Sonotrode ultrason : rôle, matériaux et conception d’un outil clé

Entre le transducteur (qui génère la vibration) et le produit à traiter se trouve une pièce discrète mais décisive : la sonotrode ultrason. Parfois appelée booster ou horn selon sa fonction, elle transmet et amplifie l’énergie acoustique jusqu’au point d’action. De sa géométrie et de son matériau dépendent l’amplitude disponible, l’homogénéité du traitement et la durée de vie de tout l’ensemble. Une sonotrode est un outil vibrant, accordé à une fréquence précise, qui prolonge la chaîne acoustique d’un système ultrasonore. Elle reçoit la vibration mécanique du convertisseur, l’amplifie grâce à sa forme, puis la restitue au liquide, à la matière ou à la pièce à souder, découper ou nettoyer, avec l’amplitude requise par l’application.

Sonotrode ultrason : définition et place dans la chaîne acoustique

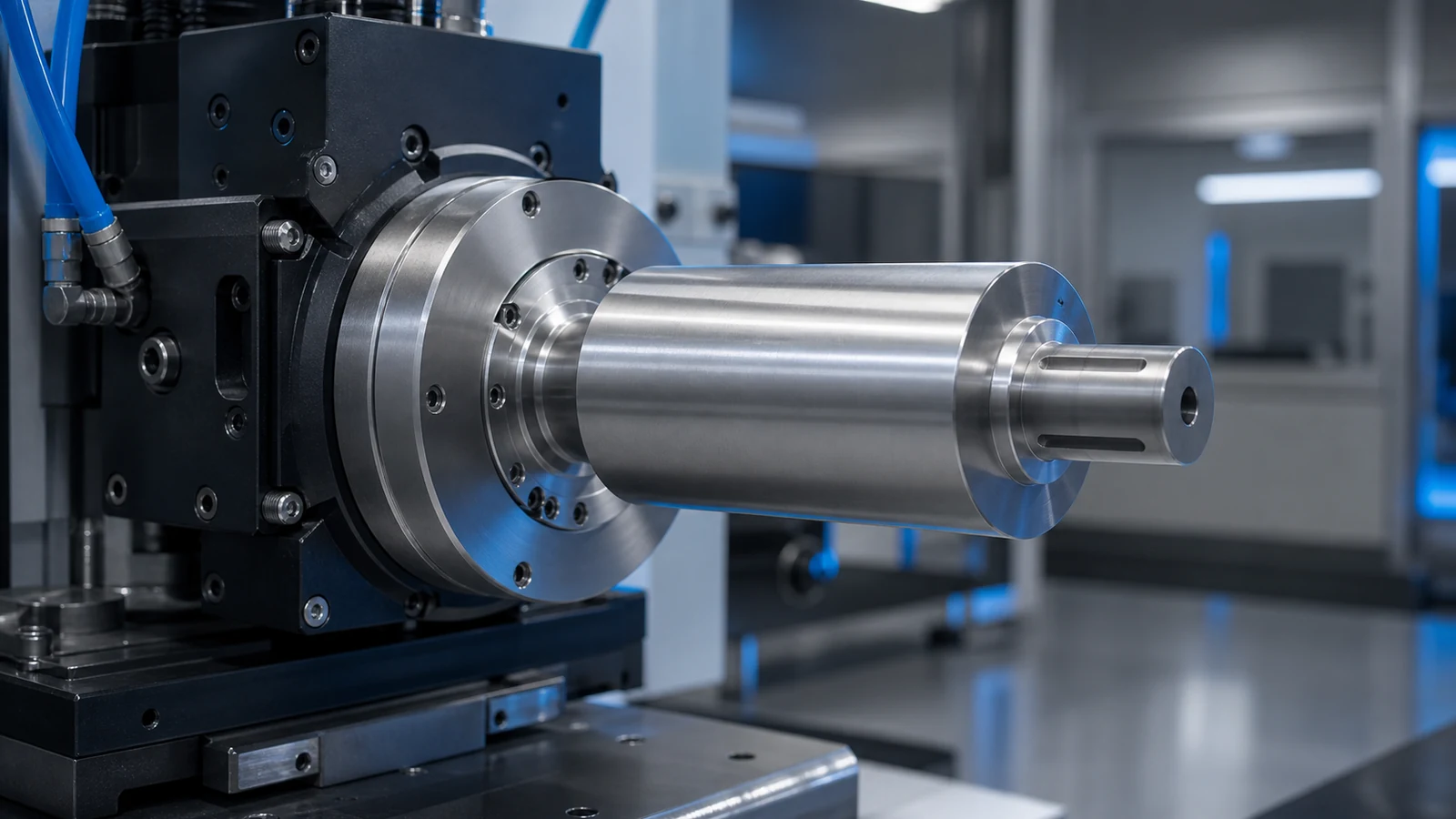

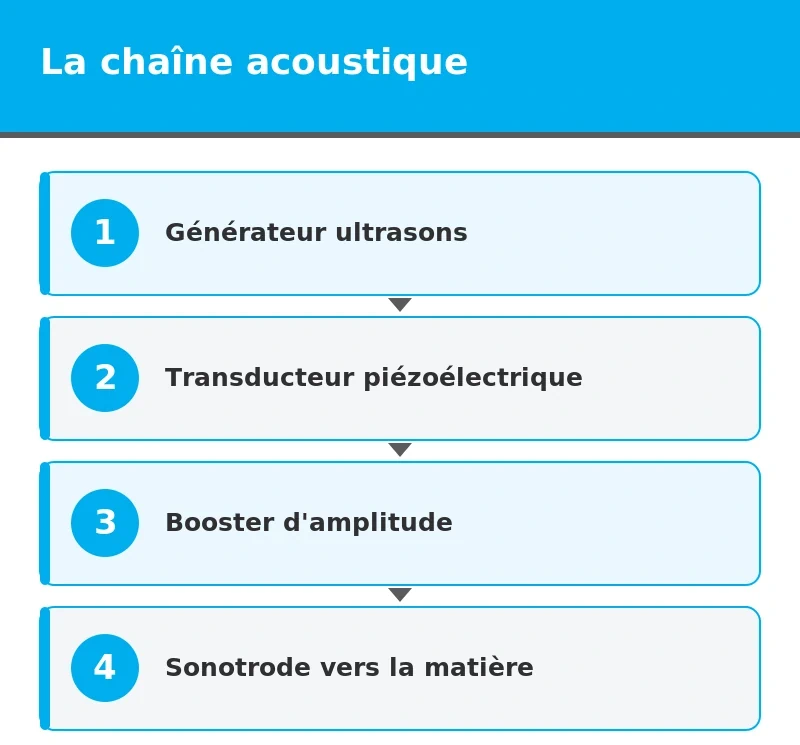

Dans un équipement à ultrasons, l’énergie suit un trajet bien défini. Un générateur convertit le courant du réseau en un signal électrique haute fréquence. Un transducteur piézoélectrique transforme ensuite ce signal en vibration mécanique. Cette vibration, encore modeste en amplitude, doit être adaptée avant d’agir efficacement : c’est là qu’intervient la sonotrode. Comprendre son rôle suppose de bien situer chaque maillon de la chaîne piézoélectrique de génération des ultrasons, du signal électrique à l’onde mécanique utile.

Le maillon entre le transducteur et la matière

La sonotrode se visse en bout de chaîne, après le transducteur et, souvent, un booster intermédiaire. Elle constitue l’organe de travail proprement dit, celui qui entre en contact avec le milieu à traiter. Sa face active peut être plane pour souder, effilée pour découper, ou immergée sous forme de sonde pour traiter un liquide. Cette position en extrémité explique son exposition : elle subit à la fois les contraintes vibratoires les plus fortes et l’agression du milieu. C’est donc la pièce la plus sollicitée de toute la chaîne, celle dont l’état conditionne directement la qualité du traitement. Sa conception et son entretien revêtent, de ce fait, une importance particulière, disproportionnée par rapport à sa taille modeste au sein du système.

Une fonction d’amplification et d’adaptation

Au-delà de la simple transmission, la sonotrode joue un rôle d’amplificateur mécanique. En modifiant sa section le long de son axe, on augmente l’amplitude vibratoire de sa face de sortie par rapport à sa face d’entrée. Elle adapte aussi l’onde à la géométrie de l’application, en concentrant l’énergie là où elle est utile. Cette double fonction d’amplification et d’adaptation fait de sa conception un exercice d’ingénierie précis, où chaque cote compte.

Comment une sonotrode amplifie la vibration ?

Le principe d’amplification repose sur la conservation de l’énergie dans une pièce dont la section varie. Lorsque l’onde progresse d’une zone large vers une zone étroite, la vitesse vibratoire des particules augmente pour compenser la réduction de surface. Concrètement, une sonotrode dont la face de sortie est plus petite que la face d’entrée délivre une amplitude plus élevée à son extrémité. Le rapport entre ces deux amplitudes, appelé gain, dépend directement du profil choisi. La pièce vibre en résonance, c’est-à-dire que sa longueur correspond à un multiple de la demi-longueur d’onde du son dans le métal, si bien que les extrémités sont des ventres de vibration et le milieu un nœud. Ce fonctionnement résonant explique la sensibilité extrême de l’outil à ses propres dimensions : contrairement à une pièce mécanique ordinaire, une sonotrode n’est pas définie par une tolérance large, mais par un accord fréquentiel strict. Une variation de température, qui dilate légèrement le métal et modifie sa raideur, suffit d’ailleurs à déplacer la fréquence de résonance, ce que les générateurs modernes compensent en suivant automatiquement le point d’accord. Cette recherche permanente de la résonance garantit que l’énergie électrique fournie se transforme bien en vibration utile, et non en pertes thermiques. On comprend ainsi pourquoi la sonotrode se situe au carrefour de l’acoustique, de la mécanique et de la science des matériaux, chaque discipline apportant une contrainte que la conception doit concilier.

Le profil longitudinal détermine la façon dont l’amplitude croît le long de l’outil. Chaque forme offre un compromis entre gain, contraintes internes et robustesse :

1. le profil cylindrique étagé offre un gain élevé, mais concentre les contraintes au changement de section ;
2. le profil conique répartit mieux les contraintes pour un gain modéré ;
3. le profil exponentiel recherche un équilibre entre gain progressif et tenue mécanique ;
4. le profil catenoïdal limite les concentrations de contraintes pour les fortes amplitudes.

Les matériaux d’une sonotrode

Le choix du matériau conditionne à la fois les performances acoustiques et la longévité de l’outil. Un bon candidat doit propager le son avec peu de pertes, résister à la fatigue vibratoire et supporter l’environnement de travail. Trois familles dominent, chacune avec ses atouts. Le titane et ses alliages constituent la référence pour les applications exigeantes, grâce à leur excellent compromis entre légèreté, résistance à la fatigue et faible atténuation acoustique. Ce type d’outil équipe notamment les sondes d’homogénéisation des liquides soumises à de fortes amplitudes en continu.
Les autres matériaux répondent à des besoins spécifiques. L’aluminium, léger et facile à usiner, convient aux prototypes et aux grandes surfaces peu sollicitées, mais s’use vite. Certains aciers et alliages spéciaux, plus résistants à l’abrasion, servent quand le contact mécanique prime sur la finesse acoustique. Les principaux critères de sélection sont les suivants :

• la résistance à la fatigue sous sollicitation cyclique intense ;
• la faible atténuation acoustique, pour limiter l’échauffement interne ;
• la tenue à la corrosion et à l’abrasion du milieu traité ;
• l’usinabilité, qui influe sur le coût et la précision de fabrication.

Matériau	Atout principal	Usage type
Alliage de titane	Endurance et faibles pertes	Fortes amplitudes, usage continu
Aluminium	Légèreté, coût réduit	Prototypes, grandes surfaces
Aciers et alliages spéciaux	Résistance à l’abrasion	Contact mécanique sévère

Concevoir et dimensionner une sonotrode

La conception d’une sonotrode est un travail d’accord fin. L’outil doit résonner exactement à la fréquence du générateur, faute de quoi le rendement s’amenuise et les contraintes internes explosent. Le dimensionnement combine calcul, simulation et essais, car la moindre variation de longueur déplace la fréquence de résonance. Les concepteurs s’appuient aujourd’hui sur la modélisation par éléments finis pour prédire le comportement vibratoire avant usinage.

Fréquence de résonance et longueur

La longueur de la sonotrode est liée à la vitesse du son dans le métal et à la fréquence visée. Elle correspond à un demi-longueur d’onde, ou à un multiple, afin que les extrémités vibrent en opposition. Un léger écart de quelques dixièmes de millimètre suffit à désaccorder l’ensemble, ce qui impose un usinage précis et, souvent, un ajustement final. Les nœuds de vibration, points immobiles de l’outil, servent d’ailleurs de zones de fixation, car on peut y brider la pièce sans perturber la résonance.

Gain, amplitude et profil

Le profil détermine le gain, mais aussi la répartition des contraintes internes. Un gain élevé accroît l’amplitude utile, au prix de contraintes concentrées susceptibles d’amorcer des fissures de fatigue. Le concepteur arbitre donc entre performance et durabilité. Pour les grandes surfaces, on recherche en plus une amplitude uniforme sur toute la face active, sans quoi le traitement serait irrégulier. Cette exigence guide le choix de la forme et parfois l’ajout de fentes qui découplent les modes de vibration parasites. Sur les outils larges, en effet, une vibration purement longitudinale tend à s’accompagner de mouvements latéraux indésirables, qui déforment la face active et dispersent l’énergie. Les fentes usinées dans la masse cassent ces couplages et rétablissent une amplitude régulière sur toute la surface. Ce raffinement, invisible pour l’utilisateur, illustre le niveau de finesse atteint par la conception moderne des sonotrodes, largement assistée par le calcul numérique. Grâce à la simulation, on visualise la déformée de l’outil, on repère les concentrations de contraintes et l’on optimise la géométrie avant même d’usiner la première pièce, ce qui réduit les cycles d’essais et fiabilise le résultat final.

Répartis le long de l’outil, nœuds et ventres structurent tout le dimensionnement. Les ventres, aux extrémités, concentrent le déplacement et donc l’action utile. Les nœuds, immobiles, accueillent les brides de fixation et les joints d’étanchéité des sondes immergées. Placer correctement ces éléments évite les pertes d’énergie et les échauffements localisés.

Booster, convertisseur et adaptation de la chaîne

La sonotrode ne travaille jamais seule : elle s’insère dans un ensemble vibratoire dont chaque élément doit s’accorder aux autres. En amont, le convertisseur transforme le signal électrique en vibration ; entre lui et la sonotrode, on intercale souvent un booster, pièce intermédiaire qui ajuste l’amplitude avant l’outil final. Ce booster joue un rôle d’adaptateur : selon son propre gain, il augmente ou réduit l’amplitude transmise, ce qui offre un premier étage de réglage sans changer la sonotrode. L’ensemble convertisseur, booster et sonotrode forme un empilement résonant qui doit vibrer comme un tout cohérent à la fréquence de travail. Un défaut d’accord entre ces éléments dégrade le rendement, échauffe les liaisons et peut provoquer des ruptures prématurées aux interfaces.
La qualité des liaisons entre ces pièces conditionne toute la performance. Les surfaces de contact doivent être planes, propres et serrées au couple prescrit, car la moindre lame d’air ou le moindre défaut de planéité réfléchit une partie de l’onde et crée des pertes. On soigne donc l’état de surface des portées et l’on respecte scrupuleusement les consignes de serrage. Cette rigueur d’assemblage explique pourquoi le remplacement d’une sonotrode ne s’improvise pas : un montage négligé suffit à ruiner les performances d’un système par ailleurs bien conçu. L’adaptation d’impédance mécanique, c’est-à-dire l’accord entre la source vibratoire et la charge que constitue le milieu à traiter, complète cette logique en garantissant que l’énergie passe efficacement de l’outil vers la matière.

Des sonotrodes adaptées à chaque application

Il n’existe pas une sonotrode universelle, mais une famille d’outils dont la forme épouse l’usage. La face active se dessine en fonction de la tâche : plane et large pour le soudage de pièces plastiques, effilée en lame pour la découpe, cylindrique et immergée pour le traitement des liquides. Chaque géométrie répond à des contraintes propres, entre concentration de l’énergie, uniformité de l’amplitude et tenue mécanique. Concevoir l’outil, c’est donc traduire un cahier des charges applicatif en un compromis vibratoire précis, où la forme sert directement la fonction. Cette diversité illustre la richesse du domaine et explique qu’un fabricant propose des catalogues étendus d’outils, souvent complétés par des développements sur mesure. Les grandes familles de sonotrodes se distinguent par leur destination :

• les sonotrodes de soudage plastique, à face plane calibrée sur la pièce ;
• les lames de découpe, effilées pour concentrer l’amplitude sur le fil ;
• les sondes immergées, dédiées à la sonication des liquides ;
• les outils de grande surface, souvent fendus pour uniformiser l’amplitude.

Le choix d’une géométrie influe directement sur le résultat industriel. Une lame de découpe mal profilée vibrera de façon inégale sur sa longueur, produisant une coupe irrégulière ; une face de soudage mal calibrée créera des points faibles dans l’assemblage. C’est pourquoi la conception d’une sonotrode spécifique mobilise à la fois la simulation vibratoire et l’expérience du procédé visé. Cette double compétence, acoustique et applicative, distingue un simple usinage d’un véritable outil accordé, capable de délivrer la performance attendue dans la durée. Elle justifie l’accompagnement d’un spécialiste dès la définition du besoin, plutôt qu’une adaptation tardive sur une pièce standard.

Le générateur, partenaire indispensable de la sonotrode

Aussi bien conçue soit-elle, une sonotrode ne donne sa pleine mesure que lorsqu’elle est associée à un générateur ultrason capable de la piloter finement. Le générateur fournit le signal électrique à la fréquence de résonance et, surtout, il suit en permanence cette fréquence qui dérive avec la température, la charge et l’usure. Les générateurs modernes intègrent une boucle d’asservissement qui traque le point de résonance et ajuste le signal en temps réel, garantissant un rendement optimal quelles que soient les conditions. Ils régulent aussi l’amplitude, en compensant les variations de charge lorsque la sonotrode entre en contact avec le milieu à traiter. Sans cette régulation, l’amplitude chuterait dès que l’outil rencontre une résistance, dégradant la constance du procédé.
Cette coopération entre l’outil et son générateur illustre une réalité essentielle : la sonotrode n’est qu’un maillon d’un système dont la performance globale dépend de l’accord de tous les éléments. Un générateur surveille en continu plusieurs grandeurs qui renseignent sur l’état de l’ensemble :

• la fréquence de résonance, dont la dérive trahit une usure ou un échauffement ;
• la puissance consommée, révélatrice de la charge appliquée ;
• l’amplitude effective, maintenue constante par régulation ;
• d’éventuelles anomalies signalant un défaut d’assemblage.

Le suivi de ces paramètres offre un véritable outil de diagnostic. Une dérive anormale de la fréquence, par exemple, annonce souvent une fissuration naissante ou un desserrage, bien avant la rupture. Exploiter ces signaux permet d’anticiper la maintenance et d’éviter les arrêts imprévus, un enjeu majeur en production continue. Ainsi, la durée de vie et la fiabilité d’une sonotrode ne se jouent pas seulement dans sa conception mécanique, mais aussi dans l’intelligence du système électronique qui l’accompagne. Cette approche intégrée, où l’outil et son pilotage forment un tout cohérent, caractérise les installations industrielles les plus performantes.

Usure, entretien et durée de vie d’une sonotrode ultrason

Même bien conçue, une sonotrode reste une pièce d’usure. La cavitation, l’abrasion et la fatigue vibratoire finissent par éroder la face active et modifier sa géométrie. Or, une érosion, même faible, déplace la fréquence de résonance et dégrade le rendement. Cette érosion résulte directement de l’implosion répétée des bulles de cavitation ultrasonore contre la surface de l’outil. Une surveillance régulière de l’état de surface et de la fréquence permet d’anticiper le remplacement avant la panne.

Quelques bonnes pratiques prolongent sensiblement la durée de vie de l’outil. Il convient de respecter l’amplitude nominale, d’éviter les surcharges, de contrôler le serrage à chaque changement d’outil et de suivre l’usure de la face active. Sur les applications de découpe ou de soudage, un rechargement ou un traitement de surface peut restaurer une pièce partiellement usée, à condition de ne pas altérer sa fréquence de résonance. Cette possibilité de réparation, lorsqu’elle est maîtrisée, prolonge la durée de vie de l’outil et réduit les coûts d’exploitation, un argument non négligeable pour les productions qui sollicitent intensément leurs sonotrodes au quotidien. Cette approche préventive maintient la constance du procédé et limite les rebuts, un enjeu déterminant en production de série. Dans les faits, la durée de vie d’une sonotrode varie fortement selon l’application : un outil de soudage travaillant par cycles brefs s’use différemment d’une sonde immergée soumise à une cavitation continue. Chaque contexte impose donc son propre rythme de contrôle et de remplacement, qu’il convient de définir à partir de l’expérience et du suivi des indicateurs. Tenir un historique des interventions, noter l’évolution de la fréquence et inspecter régulièrement la face active permettent de bâtir un plan de maintenance réaliste, ni trop précoce ni trop tardif. Cette discipline, parfois négligée, sépare les installations qui tournent sans surprise de celles qui subissent des arrêts coûteux. Elle rappelle qu’un outil de haute technologie ne se contente pas d’être bien conçu : il demande aussi un usage éclairé et un entretien méthodique pour livrer, année après année, la performance attendue.
Pour choisir la sonotrode adaptée à un besoin précis, il est judicieux de raisonner à l’échelle de tout le système, du générateur à l’outil, afin d’obtenir le meilleur accord entre puissance, amplitude et endurance.
