Dans un liquide soumis à des ondes de forte intensité, des micro-bulles naissent, grossissent puis implosent violemment. Ce phénomène, la cavitation ultrasonore, libère localement une énergie considérable et constitue le moteur physique de la plupart des procédés industriels par ultrasons. Comprendre son mécanisme, c’est comprendre pourquoi une simple onde acoustique peut nettoyer, mélanger, disperser ou déclencher des réactions chimiques. Comme nous avons pu l’évoquer par ailleurs, la cavitation ultrasonore désigne la formation, l’oscillation et l’effondrement de cavités gazeuses dans un liquide traversé par des ultrasons de puissance. À chaque implosion, la bulle concentre l’énergie acoustique sur un volume minuscule, générant des micro-jets, des ondes de choc et des points chauds transitoires qui transforment la matière environnante.
Qu’est-ce que la cavitation ultrasonore ?
La cavitation désigne l’apparition de cavités de vapeur et de gaz au sein d’un liquide lorsque la pression locale descend sous la pression de vapeur saturante. Avec les ultrasons, cette chute de pression n’est pas provoquée par un écoulement, comme sur une hélice de navire, mais par l’alternance rapide des phases de compression et de dépression de l’onde acoustique. Pendant la phase de dépression, le liquide est littéralement étiré ; s’il dépasse son seuil de cohésion, il se rompt et une microcavité apparaît. Cette rupture s’appuie sur des germes de cavitation, minuscules poches de gaz déjà présentes dans le liquide ou piégées sur des impuretés et des parois. Sans ces germes, un liquide parfaitement dégazé résisterait à des tensions bien plus élevées, comme le montrent les expériences sur des liquides ultra-purs, capables de supporter des dépressions considérables avant de rompre. Dans un liquide industriel réel, toujours chargé de fines particules et de microbulles, ces germes abondent, si bien que la cavitation s’amorce à des niveaux d’énergie raisonnables. C’est cette disponibilité des germes qui rend le procédé exploitable en pratique, sans recourir à des intensités extrêmes. La qualité et la quantité de ces germes varient d’un liquide à l’autre, ce qui explique qu’un même équipement ne produise pas exactement le même effet selon le fluide traité, un paramètre à intégrer dès la conception d’une application.
Ce mécanisme distingue nettement les ultrasons de puissance des ultrasons d’imagerie ou de mesure. Ici, l’objectif n’est pas de sonder la matière sans la modifier, mais au contraire de provoquer une action mécanique et énergétique intense. C’est précisément cette capacité qui fait de la cavitation le cœur de la technologie des ultrasons de forte intensité employée en milieu industriel. La fréquence de travail se situe le plus souvent entre 20 kHz et une centaine de kilohertz, une plage où l’énergie transmise au liquide reste suffisante pour dépasser le seuil de cavitation.
De la bulle à l’implosion : le mécanisme physique
Le cycle de vie d’une bulle de cavitation se joue en quelques microsecondes, au rythme de l’onde. Pendant la dépression, la cavité se dilate et aspire de la vapeur et des gaz dissous. Lors de la compression suivante, elle se contracte brutalement. Selon l’intensité acoustique, la bulle oscille de façon répétée ou s’effondre d’un seul coup, concentrant en un instant toute l’énergie accumulée. Cet effondrement asymétrique près d’une surface solide engendre un micro-jet de liquide extrêmement rapide, dirigé vers la paroi, qui décape et érode la matière.

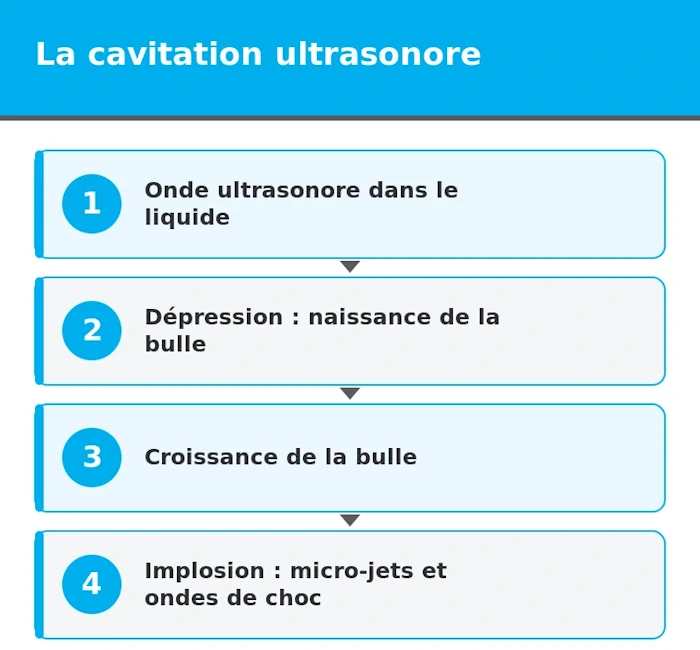

Schéma de la cavitation ultrasonore : formation, croissance et implosion d’une bulle
Nucléation et croissance de la bulle
Tout commence par la nucléation, c’est-à-dire l’activation d’un germe gazeux. Une fois amorcée, la cavité grossit cycle après cycle par un phénomène de diffusion rectifiée : elle capte un peu plus de gaz pendant sa phase d’expansion qu’elle n’en restitue pendant sa contraction. La bulle atteint alors une taille dite de résonance, pour laquelle elle vibre en phase avec l’onde et absorbe le maximum d’énergie. Cette croissance progressive prépare l’effondrement final : plus la cavité est dilatée, plus l’implosion qui suit sera énergétique.
Implosion, micro-jets et points chauds
L’implosion représente l’instant clé du procédé. La compression du gaz piégé y est si rapide que la chaleur n’a pas le temps de se dissiper. À l’intérieur de la cavité, la température peut atteindre plusieurs milliers de kelvins et la pression plusieurs centaines de bars, le tout dans un volume submicronique et pour une durée infime. Ces points chauds transitoires expliquent l’activité chimique des ultrasons, tandis que les ondes de choc et les micro-jets rendent compte de leur action mécanique. Le liquide environnant, lui, reste proche de la température ambiante : l’énergie est ultra-localisée, ce qui permet de traiter des produits sensibles sans les chauffer globalement.
Cavitation stable ou cavitation transitoire : deux régimes complémentaires
Toutes les bulles ne se comportent pas de la même manière. On distingue deux grands régimes, dont l’équilibre dépend de l’intensité acoustique et des propriétés du liquide. Maîtriser cet équilibre est déterminant pour régler un procédé, car chaque régime privilégie des effets différents. Le choix du régime de cavitation conditionne directement l’efficacité d’une application, qu’il s’agisse de décoller des salissures ou de favoriser une réaction. Les procédés de nettoyage par ultrasons en cuve exploitent surtout le régime transitoire, plus abrasif.
La cavitation stable
En cavitation stable, la bulle oscille durablement autour de sa taille d’équilibre sans imploser à chaque cycle. Ces oscillations entretiennent des micro-courants autour de la cavité, un phénomène appelé microstreaming. L’effet dominant est alors un brassage local intense, très utile pour accélérer les transferts de matière et de chaleur, sans érosion marquée des surfaces. Ce régime convient aux opérations douces, où l’on cherche l’agitation plutôt que le choc.
La cavitation transitoire
En cavitation transitoire, dite inertielle, la bulle croît fortement puis s’effondre en une seule implosion violente. Ce régime maximise les ondes de choc et les micro-jets, donc l’action mécanique et l’activation chimique. Il est recherché pour le décapage, la désagglomération ou la sonochimie, mais il faut le contrôler : une implosion trop agressive près d’un émetteur peut éroder prématurément la surface rayonnante. Le tableau suivant résume les différences essentielles entre les deux régimes.
| Critère | Cavitation stable | Cavitation transitoire |
|---|---|---|
| Comportement de la bulle | Oscillations répétées | Croissance puis implosion unique |
| Effet dominant | Microstreaming, brassage | Ondes de choc, micro-jets |
| Intensité requise | Modérée | Élevée |
| Usage privilégié | Transferts, mélange doux | Décapage, sonochimie |
Pour amener un procédé vers le régime souhaité, plusieurs leviers se combinent, généralement dans l’ordre suivant :
- ajuster la fréquence de travail, car les basses fréquences favorisent les implosions énergétiques ;
- régler l’amplitude vibratoire de l’émetteur pour franchir ou non le seuil inertiel ;
- maîtriser la température et le taux de gaz dissous du liquide ;
- adapter la géométrie de la cuve ou du réacteur pour répartir l’énergie.
Les paramètres qui pilotent la cavitation
La cavitation ultrasonore n’est pas un phénomène « tout ou rien ». Son intensité et sa nature se règlent finement à partir de quelques variables physiques. Un bon paramétrage permet d’obtenir un maximum d’effet utile tout en préservant les équipements et le produit traité. Voici les leviers les plus déterminants, qui interagissent entre eux et doivent être considérés ensemble.
Fréquence et amplitude
La fréquence gouverne la taille des bulles et la violence de leur effondrement. Aux basses fréquences, proches de 20 kHz, les cavités sont grosses et implosent avec force, ce qui privilégie l’action mécanique. Aux fréquences plus élevées, les bulles sont plus petites et plus nombreuses, favorisant plutôt les effets chimiques. L’amplitude vibratoire de la surface émettrice, quant à elle, fixe la quantité d’énergie injectée : en dessous d’un certain seuil, aucune cavitation notable n’apparaît.
Propriétés du liquide
Le milieu joue un rôle de premier plan. Plusieurs grandeurs modifient sensiblement le seuil et l’intensité de cavitation :
- la viscosité, qui freine la croissance et l’effondrement des bulles ;
- la tension superficielle, qui influe sur l’énergie nécessaire à la nucléation ;
- la pression de vapeur, liée à la volatilité du liquide ;
- le taux de gaz dissous, qui multiplie les germes disponibles.
Le rôle de la température
La température a un effet ambivalent. En la relevant, on facilite l’apparition des bulles, mais on augmente aussi la quantité de vapeur qui les remplit, ce qui amortit l’implosion. Il existe donc souvent une plage optimale, propre à chaque liquide et à chaque application, au-delà de laquelle l’efficacité décroît.
Le taux de gaz dissous
Un liquide très chargé en gaz cavite facilement, mais ses implosions sont moins énergétiques, car le gaz amortit le choc. À l’inverse, un dégazage préalable rend la cavitation plus difficile à amorcer, mais plus violente une fois établie. Ce compromis se règle selon que l’on recherche l’intensité ou la facilité d’amorçage.
Cavitation utile et cavitation subie
La cavitation présente un double visage, et toute la maîtrise d’un procédé consiste à cultiver sa face utile tout en contenant sa face destructrice. Du côté bénéfique, elle nettoie, mélange, disperse et active des réactions : son énergie localisée fait le travail que réclament de nombreuses industries. Du côté subi, cette même énergie érode les surfaces, notamment celles des hélices, des pompes ou des organes hydrauliques, où la cavitation apparaît sans qu’on la souhaite. Les ingénieurs parlent alors d’érosion de cavitation, un phénomène redouté qui creuse le métal et raccourcit la durée de vie des pièces. Comprendre cette dualité éclaire la conception des équipements ultrasonores : on cherche à concentrer la cavitation dans le volume à traiter, et non sur les parois émettrices que l’on veut préserver. Cette distinction, loin d’être théorique, guide le choix des matériaux, des amplitudes et des temps d’exposition dans chaque application. La différence entre cavitation utile et cavitation subie tient surtout à sa localisation et à son contrôle. Dans un réacteur ultrasonore, on répartit l’énergie pour maximiser l’action sur le produit et minimiser l’usure de la sonotrode. À l’inverse, sur une turbine, la cavitation naît de façon incontrôlée dans les zones de basse pression et concentre ses implosions sur les aubes. Cette opposition explique pourquoi une technologie potentiellement destructrice devient, entre les mains d’un concepteur averti, un outil de transformation d’une remarquable finesse. La clé réside dans la capacité à diriger le phénomène plutôt qu’à le subir, ce qui suppose une bonne connaissance de la dynamique des bulles et des propriétés du milieu.
Mesurer et caractériser l’activité de cavitation
Puisque la cavitation gouverne l’efficacité des procédés, savoir la mesurer devient essentiel pour régler et reproduire un traitement. Or, le phénomène est fugace et microscopique, ce qui complique son observation directe. Les laboratoires ont donc développé plusieurs méthodes complémentaires pour évaluer l’activité de cavitation dans un réacteur ou une cuve. Certaines reposent sur les effets chimiques, d’autres sur les effets mécaniques ou lumineux. Ensemble, elles dressent une image de la répartition et de l’intensité de la cavitation, ce qui aide à cartographier les zones actives et les zones mortes d’un équipement. Cette caractérisation s’avère précieuse lors de la conception et du passage à l’échelle, car elle révèle où l’énergie agit réellement. Parmi les approches les plus courantes, on distingue plusieurs familles de méthodes :
- la dosimétrie chimique, qui mesure la formation d’espèces produites par les implosions ;
- l’observation de la sonoluminescence, cette faible lumière émise lors des effondrements les plus violents ;
- le test de la feuille d’aluminium, dont les perforations révèlent l’action mécanique ;
- les sondes hydrophoniques, qui captent la signature acoustique de la cavitation.
Chacune de ces méthodes éclaire un aspect particulier du phénomène. La sonoluminescence témoigne des points chauds les plus extrêmes, tandis que la feuille d’aluminium visualise directement l’érosion et sa répartition dans le bain. Les sondes acoustiques, quant à elles, détectent le bruit large bande caractéristique de la cavitation inertielle, ce qui permet un suivi en temps réel. En combinant ces indicateurs, on obtient une évaluation fiable, indispensable pour comparer des configurations, valider un réglage ou surveiller la constance d’un procédé industriel dans la durée. Cette instrumentation transforme un phénomène insaisissable en une grandeur pilotable, condition d’une production reproductible.
Applications industrielles de la cavitation ultrasonore
Parce qu’elle combine action mécanique, brassage et activation chimique, la cavitation irrigue un large éventail de procédés. Dans les cuves de nettoyage, les micro-jets décollent les salissures jusque dans les interstices inaccessibles aux méthodes classiques. En traitement des liquides, le brassage intense homogénéise, disperse des particules ou stabilise des émulsions, en créant des conditions de mélange impossibles à reproduire par une agitation classique. Ce brassage à l’échelle microscopique accélère les transferts de matière et de chaleur, ce qui explique que de nombreux procédés gagnent en vitesse et en rendement dès qu’on leur adjoint des ultrasons. En chimie, les points chauds accélèrent ou orientent des réactions, un domaine que l’on nomme sonochimie. La maîtrise fine de ce phénomène permet aussi d’assurer une homogénéisation des liquides à l’échelle du laboratoire comme de la production.

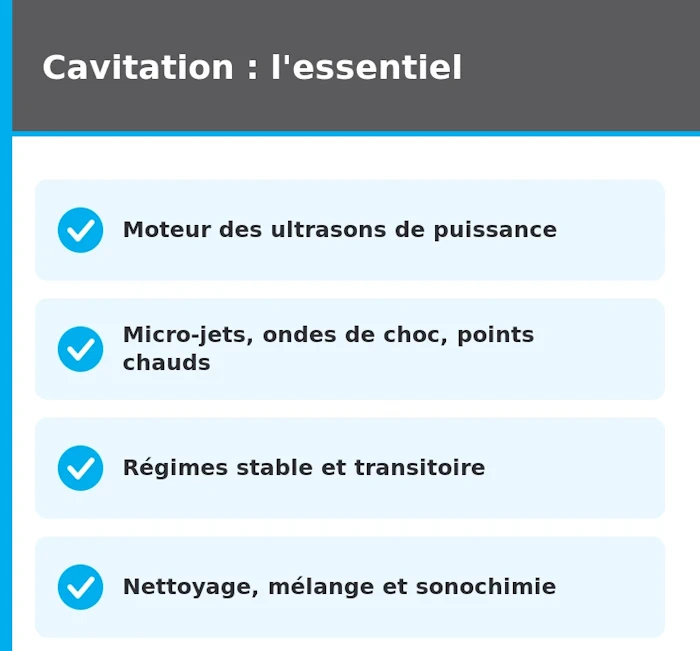

Synthèse des applications industrielles de la cavitation par ultrasons
Le tableau ci-dessous illustre la façon dont un même phénomène se décline selon l’effet recherché. Il montre pourquoi le réglage de la cavitation, loin d’être un détail, oriente tout le résultat d’un procédé industriel. C’est cette polyvalence qui explique la place centrale des ultrasons de puissance dans l’industrie moderne, du nettoyage de précision à la transformation de la matière.
| Effet de la cavitation | Application industrielle |
|---|---|
| Micro-jets et ondes de choc | Nettoyage, décapage, désagglomération |
| Microstreaming | Mélange, émulsification, transferts |
| Points chauds transitoires | Sonochimie, dégradation de polluants |
Cette diversité d’usages tient à un principe unique : concentrer une énergie diffuse en une multitude de micro-événements localisés. Un générateur pilote un transducteur piézoélectrique, qui met en vibration une sonotrode ou une paroi de cuve ; celle-ci transmet l’onde au liquide, où naît la cavitation. Régler ce système revient à choisir, pour chaque produit, l’équilibre le plus efficace entre douceur et intensité. Cette recherche d’équilibre explique qu’un même équipement puisse servir des objectifs très différents selon son paramétrage. Un opérateur avisé module la fréquence, l’amplitude et la durée pour orienter la cavitation vers l’effet recherché, sans basculer vers l’érosion des surfaces ni l’échauffement du produit. C’est dans cette capacité de réglage que réside toute la valeur ajoutée des ultrasons de puissance : là où d’autres procédés imposent un compromis figé, la cavitation offre un continuum d’actions, du brassage le plus délicat à l’implosion la plus énergique, adaptable au cas par cas et pilotable en continu.
Questions fréquentes sur la cavitation ultrasonore
Deux questions sont fréquentes en matière de cavitation ultrasonore et méritent les quelques précisions qui suivent.
La cavitation ultrasonore abîme-t-elle les pièces traitées ?
Bien réglée, elle nettoie et traite sans endommager. Le risque d’érosion concerne surtout les surfaces exposées à des implosions très intenses et prolongées, comme la face émettrice. Un choix adapté de fréquence, d’amplitude et de temps d’exposition protège les pièces tout en garantissant l’efficacité du procédé.
Peut-on obtenir de la cavitation dans n’importe quel liquide ?
La plupart des liquides cavitent, mais le seuil et l’intensité varient fortement selon la viscosité, la tension superficielle et le taux de gaz dissous. Certains fluides très visqueux ou très volatils rendent la cavitation difficile ou peu énergétique, ce qui impose d’ajuster les paramètres du procédé.
Pour aller plus loin dans la mise en œuvre, il est utile de relier ce phénomène aux équipements qui le produisent, du générateur au réacteur, afin de choisir la configuration la mieux adaptée à chaque application. Bien entendu, SinapTec reste à votre disposition pour vous aiguiller en fonction de vos besoins et répondre à toutes vos questions.
