Obtenir une suspension homogène, où chaque particule reste isolée et bien répartie, conditionne la qualité de nombreux produits. La dispersion par ultrasons s’impose dès qu’il faut casser des amas de particules fines et les maintenir en suspension stable. Là où l’agitation mécanique atteint vite ses limites, l’énergie de cavitation sépare les particules jusqu’à l’échelle nanométrique, avec une régularité difficile à égaler.
Dispersion par ultrasons : de quoi parle-t-on ?
Quand on ajoute une poudre fine à un liquide, les particules ne restent pas isolées. Attirées entre elles par des forces de surface, elles forment des agglomérats et des agrégats qui nuisent à l’homogénéité et aux propriétés du produit. Disperser consiste à défaire ces amas et à empêcher leur reformation. Plus les particules sont petites, plus ces forces d’attraction sont fortes, ce qui rend la tâche ardue à l’échelle nanométrique. C’est précisément là que les ultrasons apportent une réponse efficace, en s’intégrant dans un traitement des liquides par sonde ultrasonore.
Agglomérats et agrégats
La distinction entre ces deux notions oriente le résultat attendu. Les agglomérats sont des amas peu liés, tenus par des forces faibles : les ultrasons les défont aisément. Les agrégats, eux, sont soudés par des liaisons bien plus solides, formées lors de la synthèse des particules ; les séparer demande une énergie considérable et n’est pas toujours possible. Savoir à quel type d’amas on a affaire évite de viser un résultat inatteignable et guide le réglage du procédé.
Suspension stable ou sédimentation
Disperser ne suffit pas : encore faut-il que la suspension reste stable. Une fois les particules séparées, elles tendent à se recombiner ou à sédimenter sous l’effet de la gravité. La stabilité dépend de la taille atteinte, de la viscosité du milieu et de la présence d’agents stabilisants qui chargent les surfaces et les font se repousser. Une bonne dispersion vise donc autant la séparation initiale que la stabilité dans le temps.
Le mécanisme de désagglomération
Le moteur de la dispersion est, une fois encore, la cavitation. Près de chaque amas, l’implosion des bulles crée des micro-jets et des ondes de choc qui exercent des contraintes locales intenses. Ces contraintes arrachent les particules périphériques des agglomérats, puis éloignent les fragments les uns des autres. Le brassage engendré par les micro-courants répartit ensuite les particules dans tout le volume. Ce mécanisme, purement mécanique et localisé, agit là où l’agitation classique ne crée que des mouvements d’ensemble sans énergie suffisante à l’échelle de la particule.

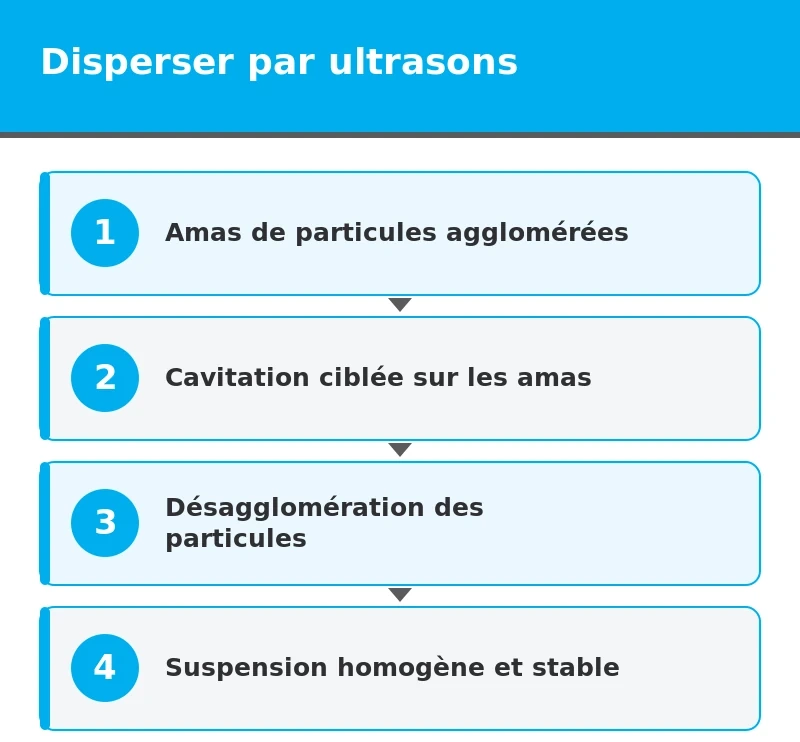

Le processus se déroule en plusieurs étapes qui s’enchaînent tant que l’apport d’énergie se poursuit :
- la cavitation naît au voisinage des amas de particules ;
- les micro-jets érodent la surface des agglomérats ;
- les fragments détachés s’éloignent sous l’effet des ondes de choc ;
- le microstreaming répartit les particules dans tout le liquide ;
- les agents stabilisants empêchent la reformation des amas.
Dispersion, désagglomération et broyage : ne pas confondre
Ces termes voisins recouvrent des réalités distinctes. La désagglomération sépare des particules déjà existantes, sans réduire leur taille propre. Le broyage, lui, casse les particules elles-mêmes pour les rendre plus petites. La dispersion englobe la désagglomération et la répartition homogène dans le milieu. Les ultrasons excellent surtout en désagglomération et en dispersion fine ; ils ne remplacent pas un broyeur pour réduire fortement la granulométrie de départ. Cette même énergie sert d’ailleurs à préparer des émulsions fines et stables, procédé cousin de la dispersion.
| Opération | Action | Effet sur la particule |
|---|---|---|
| Désagglomération | Sépare les amas faibles | Taille inchangée |
| Dispersion | Répartit dans le liquide | Taille inchangée |
| Broyage | Fracture les particules | Taille réduite |

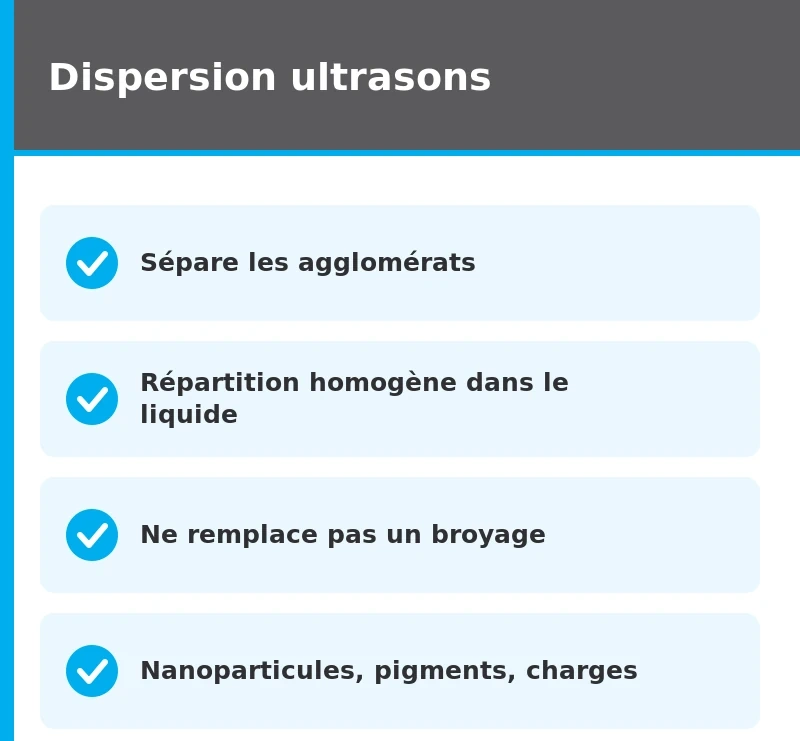

Retenir ces différences aide à poser le bon objectif. Les principaux bénéfices d’une dispersion ultrasonore bien conduite sont :
- une répartition homogène des particules dans tout le volume ;
- une désagglomération poussée jusqu’à l’échelle fine ;
- une bonne reproductibilité d’un lot à l’autre ;
- un procédé transposable du laboratoire à la production.
Les paramètres d’une dispersion homogène
Comme pour tout procédé ultrasonore, le résultat dépend d’un réglage soigné. La dispersion réclame un compromis entre énergie suffisante pour défaire les amas et douceur pour ne pas endommager des particules fragiles. Un excès d’énergie peut en effet éroder certaines particules ou dégrader leur surface fonctionnelle.
Énergie et durée
L’énergie spécifique gouverne le degré de désagglomération. On l’augmente par l’amplitude, la puissance ou le temps de traitement. La finesse progresse rapidement au début, puis atteint un palier au-delà duquel l’apport supplémentaire n’améliore plus la dispersion. Identifier ce palier permet d’optimiser la productivité sans surconsommer d’énergie.
Concentration, viscosité et additifs
Le milieu joue un rôle majeur. Une concentration en solides trop élevée fait grimper la viscosité, ce qui gêne la propagation des ultrasons et la cavitation. Les agents dispersants et les modificateurs de surface, eux, stabilisent la suspension en empêchant la reformation des amas. Le réglage combine donc formulation et paramètres machine.
La régulation thermique
La sonication échauffe le liquide, surtout en traitement prolongé. Or, une hausse de température peut modifier la viscosité, favoriser la réagglomération ou dégrader des particules sensibles. Un refroidissement, par circulation ou double enveloppe, maintient le procédé dans sa plage optimale et garantit un résultat constant.
Comprendre les forces qui lient les particules
Pour disperser efficacement, encore faut-il comprendre pourquoi les particules s’attirent et forment des amas. À l’échelle micrométrique et nanométrique, les forces de surface l’emportent largement sur la gravité. Les forces de Van der Waals, en particulier, attirent les particules les unes vers les autres dès qu’elles se rapprochent, et leur intensité relative croît à mesure que la taille diminue. C’est pourquoi les poudres les plus fines sont paradoxalement les plus difficiles à disperser : plus une particule est petite, plus elle tend à se coller à ses voisines. À ces attractions s’ajoutent parfois des ponts liquides, des forces électrostatiques ou des liaisons chimiques, qui renforcent la cohésion des amas. Comprendre cette physique permet d’anticiper la difficulté d’une dispersion et de choisir la stratégie adaptée.
Cette compréhension éclaire aussi le rôle décisif de la stabilisation. Une fois les particules séparées par la cavitation ultrasonore, il faut les empêcher de se rapprocher à nouveau, faute de quoi elles se réagglomèrent aussitôt. On y parvient en créant une répulsion entre elles, soit en chargeant électriquement leur surface, soit en les enrobant de molécules qui les tiennent à distance par encombrement. C’est le principe de la stabilisation électrostatique et de la stabilisation stérique, deux approches souvent combinées. Sans cette étape, l’énergie dépensée pour désagglomérer serait perdue, la suspension revenant vite à son état initial. La dispersion réussie est donc toujours le fruit d’une double action : séparer, puis maintenir séparé.
Le rôle des agents dispersants et du milieu
Le liquide dans lequel on disperse n’est jamais neutre : sa nature conditionne à la fois la propagation des ultrasons et la stabilité de la suspension. Un milieu bien choisi, associé à un agent dispersant approprié, facilite grandement le travail de la cavitation. Les agents dispersants, ou tensioactifs, se fixent sur les particules et créent la répulsion nécessaire à leur maintien en suspension. Leur sélection dépend de la nature chimique des particules, du liquide porteur et de l’application finale. Un mauvais choix peut annuler tout le bénéfice de la sonication, tandis qu’un couple bien ajusté transforme une dispersion laborieuse en une opération simple et reproductible. La formulation et le procédé se répondent donc en permanence. Les facteurs à considérer pour optimiser une dispersion incluent :
- la compatibilité chimique entre les particules et le milieu ;
- le choix et le dosage de l’agent dispersant ;
- la concentration en solides, qui influe sur la viscosité ;
- l’ordre d’introduction des composants avant la sonication.
Cette interdépendance explique qu’une dispersion ne se règle pas uniquement sur la machine. Le meilleur générateur d’ultrasons ne compensera jamais une formulation inadaptée, de même qu’une chimie parfaite ne suffit pas sans une énergie mécanique suffisante pour défaire les amas. La réussite naît de l’alliance des deux, ajustée par l’expérience et validée par la mesure. C’est cette approche globale, mêlant physique de la cavitation et chimie de surface, qui permet d’obtenir des suspensions vraiment stables et homogènes, capables de répondre aux exigences des applications les plus pointues.

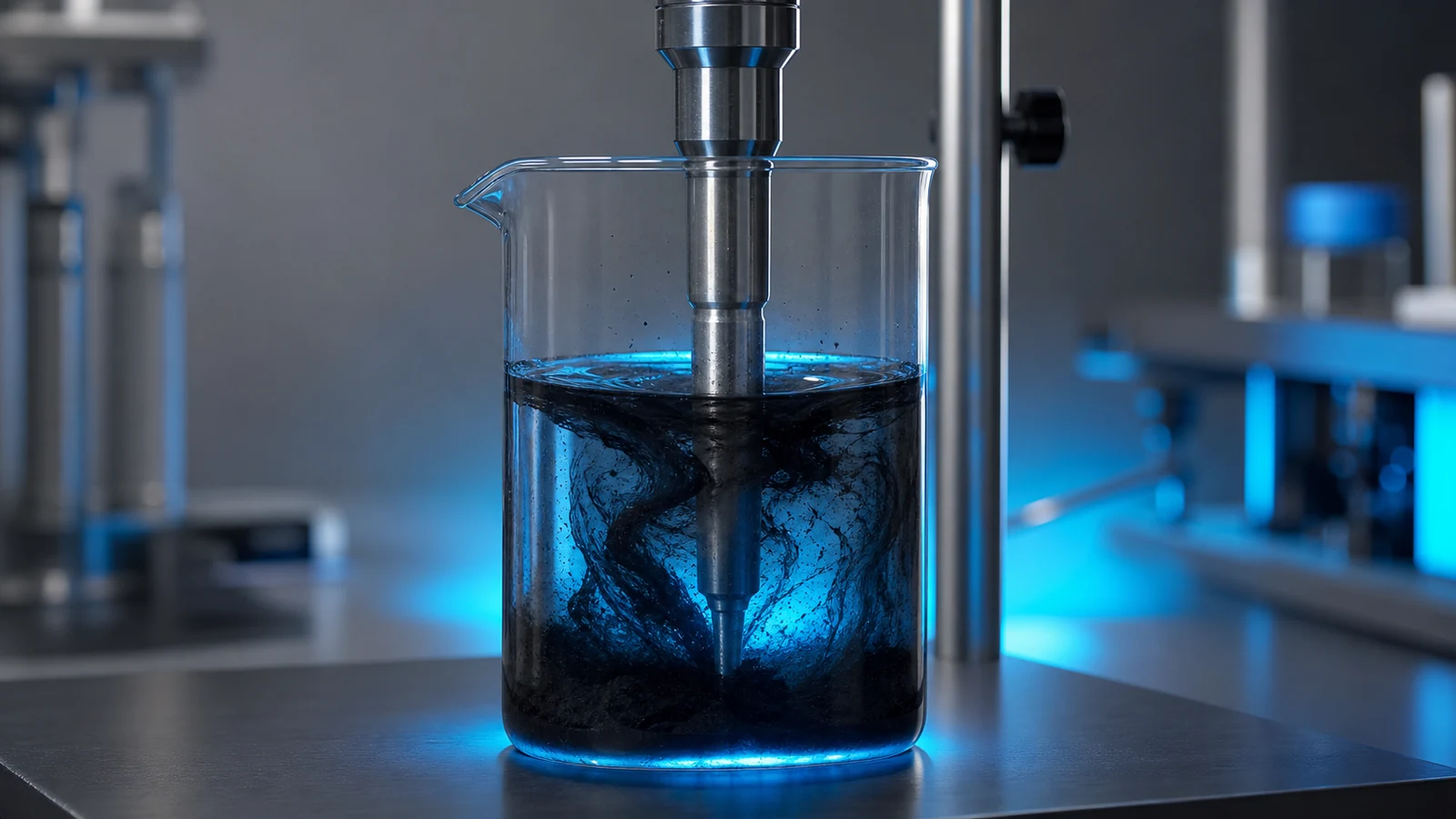

Sonde immergée ou cuve : quelle configuration ?
La façon d’apporter les ultrasons au produit influence directement la qualité de la dispersion. Deux grandes configurations coexistent, chacune adaptée à un contexte. La sonde immergée, ou sonotrode plongeante, concentre une forte intensité au voisinage de sa pointe : elle crée une zone de cavitation très énergétique, idéale pour désagglomérer des amas tenaces sur des volumes modérés. La cuve à ultrasons, dont les parois émettent l’onde, répartit une intensité plus douce dans un volume plus large ; elle convient aux dispersions faciles et aux traitements de grandes séries. Entre ces deux extrêmes, les systèmes en circulation continue font passer le produit à travers une chambre de sonication, combinant intensité et débit pour l’échelle industrielle. Le choix de la configuration se raisonne selon plusieurs paramètres pratiques :
- le volume à traiter, du millilitre de laboratoire au mètre cube ;
- la difficulté de la désagglomération, qui dicte l’intensité requise ;
- le mode de production, en discontinu ou en continu ;
- la sensibilité des particules à une intensité localisée élevée.
Une sonde très intense peut, sur certains matériaux fragiles, éroder les particules plutôt que se contenter de les séparer. À l’inverse, une cuve trop douce laissera des amas intacts sur des poudres difficiles. Le bon appariement entre la configuration et le besoin conditionne donc la réussite. C’est aussi pourquoi un essai préalable, sur le produit réel et dans la configuration envisagée, reste la meilleure façon de valider un choix avant tout investissement. Cet essai permet de mesurer la finesse atteinte, la reproductibilité et la consommation énergétique, trois critères déterminants pour le passage à l’échelle.
Suivre et mesurer la qualité d’une dispersion
Disperser sans mesurer reviendrait à travailler à l’aveugle. Pour piloter le procédé et garantir sa constance, on caractérise la suspension obtenue à l’aide de plusieurs techniques. La granulométrie, souvent par diffraction laser ou par diffusion dynamique de la lumière, mesure la distribution des tailles et révèle si les amas ont bien été défaits. L’observation microscopique complète cette analyse en montrant l’état réel des particules et de leurs éventuels agrégats résiduels. Le suivi de la stabilité dans le temps, enfin, vérifie que la suspension ne se réagglomère pas et ne sédimente pas trop vite. Ces mesures transforment un réglage empirique en un procédé documenté, reproductible et défendable.
Le suivi de la dispersion présente un intérêt qui dépasse le simple contrôle qualité. En traçant l’évolution de la taille moyenne des particules en fonction de l’énergie apportée, on identifie le point où la désagglomération atteint son palier, ce qui évite de gaspiller de l’énergie au-delà. On repère aussi les dérives éventuelles, comme un début d’érosion des particules ou une remontée de la taille moyenne liée à la réagglomération. Cette maîtrise fine, appuyée sur des données objectives, distingue une production industrielle sérieuse d’un simple essai de faisabilité. Elle permet de garantir au client final une suspension conforme, lot après lot, ce qui constitue un argument commercial autant qu’une exigence technique.
Applications : nanoparticules, pigments et matériaux
La dispersion ultrasonore intervient partout où l’homogénéité des suspensions est critique. Elle disperse des nanoparticules pour les matériaux avancés, des pigments pour les encres et les peintures, des charges pour les composites, ou encore des principes actifs en pharmacie. Elle prépare aussi des suspensions pour l’analyse, où une répartition parfaite conditionne la fiabilité des mesures. Toutes ces applications reposent sur l’intégration de la sonication dans une ligne de traitement des liquides.
Cette polyvalence explique le succès du procédé dans la recherche comme dans l’industrie. Sur une paillasse, une sonde compacte disperse quelques millilitres ; en production, des modules en ligne traitent des débits continus avec la même qualité. La transposition d’échelle, souvent délicate avec d’autres technologies, reste ici relativement maîtrisée, ce qui sécurise le passage du développement à la fabrication.
La dispersion, une étape clé des matériaux avancés
La qualité d’une dispersion ne relève pas d’un détail de procédé : elle conditionne souvent les propriétés finales d’un matériau. Dans les composites, une bonne répartition des charges détermine la résistance mécanique et l’homogénéité de la pièce ; dans les encres et les peintures, la finesse de dispersion des pigments fixe la couleur, la brillance et la stabilité ; dans les matériaux fonctionnels, la distribution des nanoparticules gouverne les propriétés électriques, thermiques ou optiques recherchées. Une dispersion médiocre, laissant subsister des amas, crée des points faibles, des défauts d’aspect ou des performances irrégulières. C’est pourquoi les industries de pointe accordent une attention croissante à cette étape, longtemps considérée comme accessoire, et y voient désormais un levier de qualité décisif.
Les ultrasons occupent une place de choix dans ces applications exigeantes, précisément parce qu’ils atteignent des niveaux de finesse difficiles à obtenir autrement. Là où l’agitation mécanique plafonne, la cavitation défait les amas les plus tenaces et disperse les particules jusqu’à l’échelle nanométrique. Cette capacité ouvre la voie à des matériaux innovants, dont les propriétés dépendent de l’organisation intime de leurs constituants. En maîtrisant la répartition des particules, on maîtrise en grande partie les propriétés du produit final, ce qui confère à cette étape une valeur stratégique.
Cette importance se double d’un enjeu de reproductibilité, essentiel pour passer du laboratoire à la production. Une dispersion réussie une fois ne suffit pas : il faut pouvoir la reproduire à l’identique, lot après lot, à l’échelle industrielle. Les ultrasons offrent cet avantage, grâce à un procédé réglable, mesurable et transposable, du petit volume de recherche aux débits de fabrication. Cette continuité, alliée à la finesse atteinte, fait de la dispersion ultrasonore un outil privilégié pour les matériaux de demain. En agissant sur l’organisation de la matière à petite échelle, elle contribue directement aux performances des produits les plus avancés, confirmant que la maîtrise du détail conditionne souvent la réussite de l’ensemble.
