Comment générer des ultrasons ?

Générer des ultrasons, ce n’est pas simplement “faire vibrer” un outil. C’est produire, piloter et transférer une énergie vibratoire à haute fréquence de manière stable, répétable et adaptée à une application donnée. Selon le contexte, il peut s’agir d’ultrasons de puissance pour le soudage, la découpe, le nettoyage, la nébulisation ou l’extraction, ou d’ultrasons utilisés pour d’autres usages industriels et scientifiques. Dans tous les cas, une question revient : comment obtient-on réellement ces vibrations ultrasonores, et surtout comment s’assurer qu’elles restent efficaces dans le temps ? Chez Sinaptec, nous travaillons depuis des décennies sur la production et le contrôle des ultrasons en environnement industriel. Nous vous proposons ici une explication claire des éléments nécessaires pour générer des ultrasons, des paramètres qui comptent vraiment, et des raisons pour lesquelles le générateur ultrason est la pièce maîtresse de tout système ultrasonore.

Comprendre ce que l’on appelle “ultrasons”

On parle d’ultrasons lorsque la fréquence des vibrations dépasse la limite audible pour l’être humain, généralement autour de 20 kHz. À ces fréquences, on ne “voit” pas la vibration, mais on en observe en revanche les effets : échauffement localisé au niveau d’un joint de soudure par ultrasons, découpe plus nette sur des matériaux complexes, cavitation dans un liquide, mélange plus homogène, ou encore nébulisation fine. Pour obtenir ces effets, il faut un système capable de créer une vibration mécanique à haute fréquence et de la transmettre vers un milieu ou une pièce. C’est là que l’on passe de la notion théorique à la mise en œuvre industrielle : produire des ultrasons de manière stable exige une chaîne complète, où chaque élément joue un rôle précis.

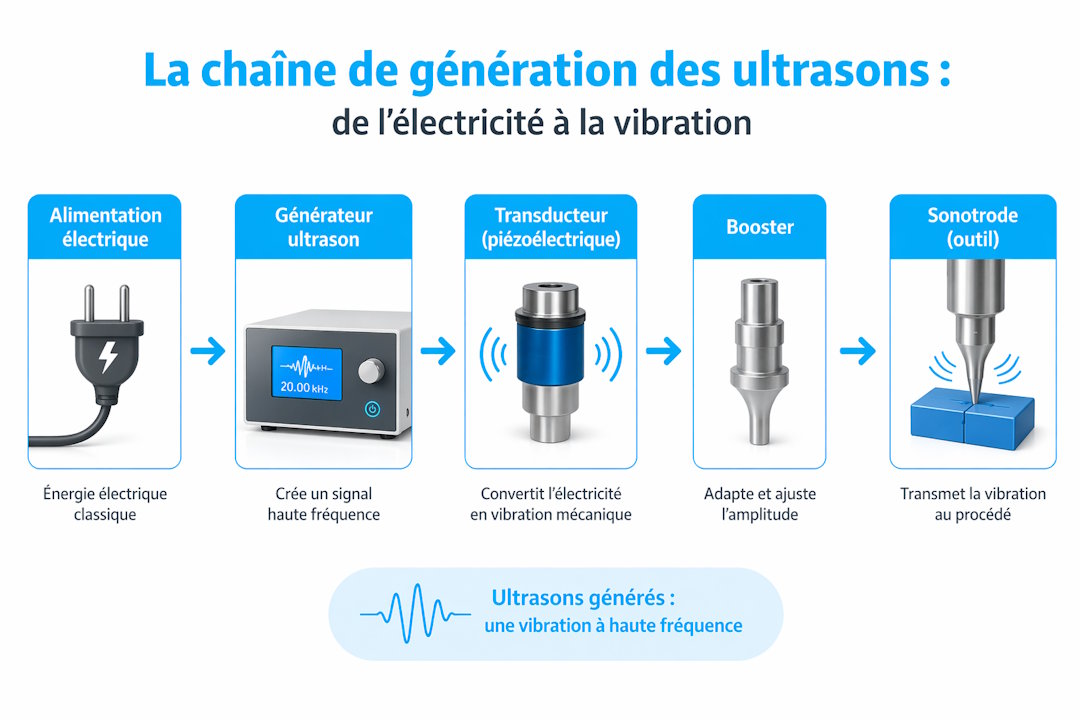

La chaîne de génération des ultrasons : de l’électricité à la vibration

Pour générer des ultrasons dans une application industrielle, on utilise généralement une architecture en plusieurs briques, conçues pour convertir une énergie électrique en vibration mécanique.

• Tout commence par l’alimentation électrique. On dispose d’une énergie “classique” (secteur), qui ne correspond pas du tout à la fréquence voulue. La première étape consiste donc à convertir cette énergie en un signal haute fréquence contrôlé. C’est précisément la mission du générateur ultrason : produire un signal électrique à une fréquence ultrasonore, avec une amplitude et une puissance adaptées à l’application.
• Ce signal est ensuite envoyé vers un convertisseur, aussi appelé transducteur. Il s’agit d’un composant basé sur l’effet piézoélectrique : des éléments céramiques se déforment lorsqu’ils sont soumis à un champ électrique, et cette déformation devient une vibration mécanique. À ce stade, on a déjà “créé” une vibration ultrasonore, mais il reste à la transmettre efficacement.
• Selon l’application, la vibration est ensuite adaptée via un booster, qui agit comme un transformateur mécanique. Il permet d’augmenter ou de réduire l’amplitude de vibration en fonction du besoin. Enfin, la sonotrode, outil final, transmet l’énergie au matériau ou au milieu à traiter. Sa géométrie est déterminante, car elle conditionne la répartition des vibrations et l’efficacité du transfert d’énergie.

Même si le principe est simple sur le papier, la réalité est plus exigeante : l’ensemble doit rester en résonance, s’adapter aux variations de charge et conserver une stabilité de fonctionnement au fil du temps.

Générateur ultrason : le rôle central

Si l’on devait résumer, le générateur ultrason est le “cerveau” de la chaîne. Il ne se contente pas de produire une fréquence. Il pilote et ajuste en permanence le fonctionnement pour que l’énergie ultrasonore soit transférée dans les meilleures conditions. Dans une application réelle, la charge vue par le système change : la pression d’appui varie, la matière change de comportement avec la température, l’outillage vieillit, le milieu se charge en particules, etc. Un bon générateur d’ultrasons doit détecter ces variations et y réagir rapidement. Sans cela, la puissance transmise peut devenir instable, l’efficacité chuter, et le procédé se dérégler. C’est aussi le générateur ultrason qui permet de travailler avec des paramètres précis :

• niveau d’amplitude,
• modes de cycle,
• stratégie de contrôle, et, selon la configuration, des fonctions de diagnostic et de traçabilité.

Pour des applications industrielles où la répétabilité est essentielle, le générateur ultrason n’est donc pas qu’un simple boîtier d’alimentation : c’est un véritable outil de pilotage du procédé.

Résonance et adaptation : pourquoi ce n’est pas “un réglage unique”

Dans un système ultrasonore, la résonance est un concept clé. Le transducteur, le booster et la sonotrode sont conçus pour vibrer efficacement à une fréquence donnée. Mais en conditions de production, la fréquence de résonance “effective” peut bouger légèrement, notamment à cause de la température, de la charge, ou de l’assemblage mécanique.
C’est pour cette raison qu’un système performant repose sur une capacité à suivre ces variations. Dans le cas contraire, une partie de l’énergie est perdue, la vibration diminue au niveau de l’outil, et l’application devient instable. Dans le soudage ultrason, cela peut se traduire par des soudures irrégulières. Dans la découpe, par des bords moins nets. Dans un liquide, par une cavitation moins efficace.
L’un des intérêts d’une électronique de génération avancée est justement de maintenir le système dans une zone de fonctionnement optimale, même quand les conditions évoluent. Ce point est souvent sous-estimé lorsqu’on se demande comment générer des ultrasons : la question n’est pas seulement de les produire, mais de les maintenir efficaces dans le temps.

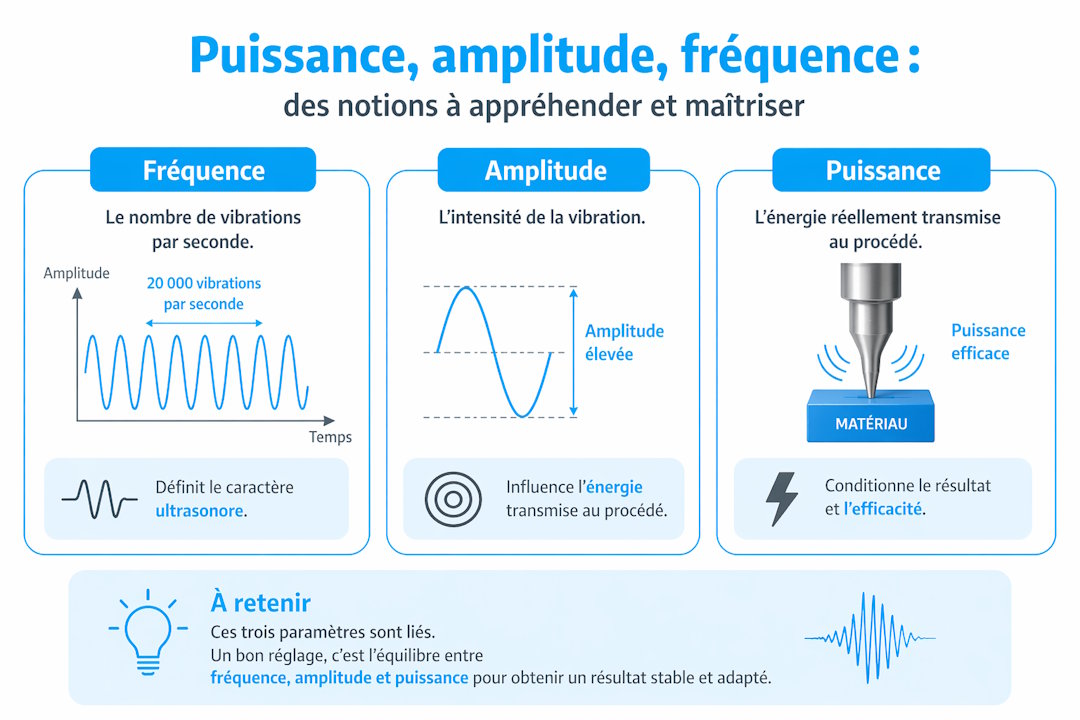

Puissance, amplitude, fréquence : des notions à appréhender et maîtriser

Pour comprendre comment on génère des ultrasons, il est utile de clarifier trois notions souvent confondues.

1. La fréquence correspond au nombre d’oscillations par seconde. C’est elle qui définit le caractère “ultrasonore” du système.
2. L’amplitude correspond à l’intensité de la vibration au niveau de l’outil : plus elle est élevée, plus l’effet mécanique peut être important.
3. La puissance, enfin, correspond à l’énergie réellement transmise au procédé, ce qui dépend à la fois de l’amplitude, de la charge et des conditions de fonctionnement.

Deux systèmes à la même fréquence peuvent produire des résultats très différents si l’amplitude est mal adaptée ou si la puissance réellement transmise varie fortement. Dans certains cas, une amplitude trop élevée peut dégrader le matériau, marquer les pièces ou accélérer l’usure de l’outillage. Dans d’autres, une amplitude trop faible ne permet pas d’atteindre l’effet recherché. C’est pour cela qu’un générateur ultrason bien conçu doit permettre un pilotage fin de ces paramètres, en cohérence avec l’application.

Pourquoi la puissance affichée n’est pas toujours la puissance utile

Dans beaucoup de projets, la confusion vient du fait qu’on mélange la puissance “capable” du générateur ultrason et la puissance effectivement dissipée dans le procédé. Un même réglage peut produire des résultats très différents selon le matériau, la pression appliquée, la géométrie d’outil, la température ou la viscosité du milieu. Sur le terrain, ce qui compte n’est donc pas uniquement un chiffre sur une interface, mais l’énergie réellement transmise au point d’application.
Pour sécuriser une mise au point, il est souvent pertinent de raisonner en énergie par cycle ou en énergie par volume traité, plutôt qu’en puissance nominale. Cette approche vous aide à comparer des essais entre eux, à répliquer un résultat d’une machine à une autre, et à préparer plus sereinement une montée en cadence ou un changement d’échelle.

Méthodes simples pour valider un réglage et éviter les mauvaises surprises

Selon l’application, vous pouvez valider de manière pragmatique que le système délivre bien l’énergie attendue. Pour des procédés comme le soudage ou la découpe, la validation peut passer par des essais de répétabilité et par des mesures fonctionnelles constantes (résistance mécanique, étanchéité, aspect, dimensions), en veillant à garder des conditions comparables d’un essai à l’autre. L’objectif de ces vérifications est de transformer un réglage “qui marche aujourd’hui” en un réglage robuste, documenté et reproductible, afin de limiter les dérives au moment de passer en production.

Qualité d’assemblage mécanique et effet sur la stabilité ultrason

On parle souvent de l’électronique et du pilotage, mais la partie mécanique a un impact direct sur la capacité à générer des ultrasons efficacement. Un serrage non conforme, un empilement mal aligné, une interface sale, ou une usure de contact peuvent dégrader le transfert d’énergie et augmenter les pertes. Dans la durée, ces variations se traduisent par des résultats moins réguliers et une fenêtre de fonctionnement plus étroite. Sur des machines en production, ces détails deviennent des facteurs de stabilité : ils influencent le bruit mécanique, la chauffe, la tenue de la fréquence de résonance et la répétabilité de l’amplitude réellement obtenue à l’extrémité de l’outil.

Couplage au procédé : l’importance du support, de la pression et du contact

La manière dont l’énergie ultrasonore est “injectée” dans la pièce ou le milieu dépend aussi du couplage. En soudage ou en découpe, le support, la rigidité de l’ensemble, la pression appliquée et la constance du contact conditionnent l’efficacité du transfert. En milieu liquide, l’immersion, la position, la présence de bulles d’air ou la distance à certaines parois peuvent modifier l’intensité des effets observés. En intégrant ces éléments dès la conception, vous réduisez le risque de devoir compenser mécaniquement par des réglages extrêmes. Vous obtenez un procédé plus stable, plus tolérant aux variations et plus facile à industrialiser.

Ultrasons pilotés : contrôle, traçabilité, diagnostic et solution intégrable dans une machine

Dans les lignes modernes, on attend des procédés qu’ils soient mesurables et traçables. Les ultrasons ne font pas exception. Au-delà du fait de générer des ultrasons, l’enjeu est de pouvoir vérifier que le système a bien fonctionné, d’identifier une dérive et de corriger rapidement. Le contrôle peut prendre différentes formes : suivi des paramètres de cycle, enregistrement des conditions, comparaison avec des fenêtres de fonctionnement, et diagnostic des écarts. Dans certains environnements industriels, la capacité à analyser les données après coup est un véritable atout pour réduire les rebuts et stabiliser la production. C’est aussi dans cette logique que le choix d’un générateur ultrason et de son environnement logiciel devient important : vous ne cherchez pas uniquement à “faire tourner” un outil, vous cherchez à maîtriser un procédé.

Dans une entreprise, la question n’est pas seulement de savoir comment générer des ultrasons, mais plutôt de savoir comment intégrer cette génération dans l’équipement à disposition. Cette phase d’intégration implique des choix techniques et mécaniques :

• encombrement,
• interfaces de commande,
• sécurité machine,
• compatibilité avec l’automate,
• accès maintenance et robustesse en usage intensif.

Un système bien pensé doit s’intégrer sans fragiliser la ligne. Il doit être accessible, maintenable et capable de tenir la cadence. C’est exactement l’intérêt d’une approche OEM : disposer d’un générateur ultrason, d’un transducteur et d’un outillage dimensionnés pour votre application et conçus pour être intégrés dans un environnement industriel réel.

Générer des ultrasons pour un projet industriel : ce qu’il faut retenir

Générer des ultrasons, c’est mettre en place une chaîne complète de conversion et de pilotage : un générateur qui produit et contrôle le signal haute fréquence, un transducteur qui convertit l’énergie électrique en vibration, puis des éléments mécaniques qui adaptent et transmettent cette vibration à l’outil ou au milieu.

Si vous avez un projet de soudage, découpe, nettoyage, nébulisation ou extraction, maintenant que vous savez un peu plus précisément comment générer des ultrasons vous savez qu’il vous faut trouver une solution pour pouvoir les générer de manière stable et mesurable dans vos conditions de production. C’est précisément là que le choix du générateur ultrason est déterminant, puisqu’il conditionne la stabilité, la répétabilité et la capacité de diagnostic du système. C’est là aussi que le fait de se tourner vers un expert en la matière comme nous le sommes chez Sinaptec depuis de nombreuses années fait toute la différence. Pour plus de renseignements et pour une présentation plus détaillée des différentes configurations, des capacités de pilotage et des options d’intégration adaptées aux fabricants de machines et aux industriels contactez-nous, notre équipe se tient à votre disposition pour vous accompagner dans vos projets industriels ou dans la Medtech !
