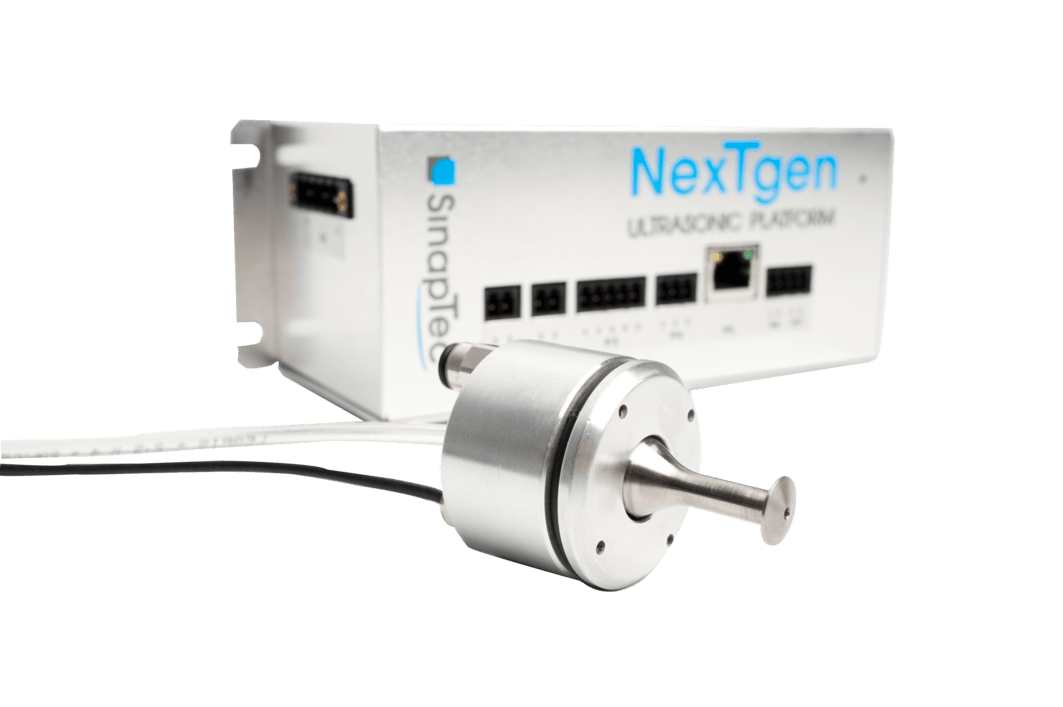

C’est quoi, une buse de pulvérisation ultrasons ?
La buse de pulvérisation ultrasons développée par SinapTec est conçue pour les procédés industriels, scientifiques et biomédicaux nécessitant une pulvérisation précise et maîtrisée. Grâce aux vibrations ultrasonores, elle permet de transformer un liquide en fines gouttelettes afin d’obtenir une atomisation homogène et une granulométrie contrôlée.
Cette technologie peut être utilisée dans de nombreuses applications : revêtement, dépôt en couche mince, inhalation, humidification, décontamination par voie aérienne, encensement de milieux, production de traceurs, contrôle d’ambiance confinée ou encore séchage par atomisation.
Comment fonctionne une buse de pulvérisation ultrasons ?
Le fonctionnement d’une buse de pulvérisation ultrasons repose sur la conversion d’un signal électrique en vibrations mécaniques haute fréquence. Ce rôle est assuré par un transducteur ultrasonore, basé sur un élément piézoélectrique, qui transforme l’énergie électrique en oscillations mécaniques.
Ces vibrations sont transmises à une surface vibrante ultrasonore. Lorsque le liquide arrive au contact de cette surface, il est fragmenté en fines gouttelettes. La pulvérisation est ainsi obtenue sans chauffage du liquide et sans recours à un flux d’air comprimé.
La taille des gouttelettes dépend principalement de la fréquence ultrasonore utilisée : plus la fréquence est élevée, plus les gouttelettes générées sont fines.
Selon la gamme de fréquence, deux principes peuvent être distingués :
🔹entre 20 kHz et 100 kHz, le liquide est pulvérisé directement au contact d’une surface vibrante ;
🔹au-delà de 100 kHz, un émetteur ultrasonore placé dans un volume de liquide génère une fontaine acoustique, à la surface de laquelle se développe un aérosol.
Quels paramètres influencent la qualité de la pulvérisation ultrasonique ?
La performance d’une buse de pulvérisation ultrasonique ne dépend pas uniquement de la fréquence. Plusieurs paramètres doivent être pris en compte pour définir une configuration adaptée au procédé de pulvérisation à ultrasons.
La fréquence ultrasonore
qui influence directement la taille des gouttelettes.
Le débit souhaité
selon la quantité de liquide à pulvériser.
La viscosité du liquide
qui peut influencer la facilité d’atomisation.
La tension superficielle
qui influence la formation des gouttelettes.
La nature de la formulation
notamment pour les suspensions, solutions actives ou liquides sensibles.
Les conditions d’utilisation
comme l’environnement de fonctionnement, la température ou l’intégration dans une machine.
L’objectif applicatif
par exemple revêtement, aérosol, humidification, DVA ou séchage par pulvérisation.
Cette analyse est essentielle pour obtenir une pulvérisation régulière, une granulométrie maîtrisée et une bonne répétabilité du procédé.
Caractéristiques techniques de nos solutions de pulvérisation ultrasons
| Fréquence | Puissance | Granulométrie | Débit |
|---|---|---|---|
| 60 kHz | 30 W | 35 µm | 5 à 80 ml/min |
| 80 kHz | 30 W | 25 µm | 5 à 80 ml/min |
| 2,4 MHz | 20 W | 2,5 µm | 1 à 7 ml/min |
Besoin d'aide pour choisir la fréquence adaptée ?
Contactez nos experts.
Pourquoi choisir une buse de pulvérisation ultrasons pour vos procédés ?
01
Une granulométrie maîtrisée pour des résultats réguliers
La buse de pulvérisation ultrasons permet de générer des microgouttes fines et homogènes, avec une granulométrie adaptée aux exigences du procédé.
Le contrôle de la taille et de la distribution des gouttelettes est essentiel lorsque la régularité de pulvérisation influence directement la qualité finale : dépôt homogène, aérosol fin, humidification régulière, préparation de particules ou diffusion contrôlée.
02
Une pulvérisation plus propre, sans air comprimé
Cette buse de pulvérisation ultrasons génère la pulvérisation grâce aux vibrations ultrasonores, sans apport d’air extérieur. L’absence d’air comprimé permet de limiter les turbulences autour de la zone de pulvérisation.
Cet avantage est particulièrement important pour les laboratoires, salles propres, environnements biomédicaux, dispositifs expérimentaux ou procédés nécessitant une pulvérisation propre et régulière.
03
Une solution adaptée aux formulations sensibles
La pulvérisation ultrasonique ne repose ni sur une forte pression mécanique, ni sur un chauffage important du liquide.
Elle peut donc être intéressante pour certaines formulations sensibles, notamment dans les domaines biomédical, pharmaceutique, chimie fine, matériaux avancés ou nanoparticules.
04
Une solution compacte pour l’intégration OEM
Grâce à son format compact et à sa conception pensée pour les modules OEM, la buse de pulvérisation ultrasons s’intègre dans des machines spéciales, des équipements industriels ou des plateformes de recherche.
Applications de la buse de pulvérisation ultrasonique
Traitement de surface
Revêtement, dépôt de surface et couche mince
Pour obtenir un dépôt régulier et maîtriser la consommation de matière.
La buse de pulvérisation ultrasons peut être intégrée dans des procédés de revêtement, de traitement de surface ou de dépôt en couche mince lorsque la régularité du dépôt et la qualité de surface sont déterminantes.
Biomédical
Inhalation et aérosols biomédicaux
Pour transformer une formulation liquide en aérosol fin et stable.
Dans le domaine biomédical, la pulvérisation par ultrasons peut être utilisée pour générer des aérosols destinés à l’inhalation, aux dispositifs expérimentaux, aux plateformes de recherche ou aux développements biomédicaux.
Ambiance contrôlée
Humidification
Pour maintenir une humidité stable dans des environnements sensibles.
Les buses de pulvérisation ultrasons peuvent être utilisées pour maintenir un taux d’humidité contrôlé dans différents environnements industriels, agricoles, techniques ou de laboratoire.
Désinfection
Décontamination par voie aérienne, DVA
Pour diffuser un agent désinfectant sous forme d’aérosol dans un espace clos.
Dans ce contexte, la qualité de pulvérisation est essentielle. Une buse à ultrasons mieux contrôlée peut favoriser une diffusion plus homogène dans l’espace traité.
Diffusion dans l’air
Solutions aromatiques ou spécifiques
Pour assurer une dispersion fine, régulière et homogène dans l’air.
La buse de pulvérisation ultrasons peut être utilisée pour diffuser des encens, solutions aromatiques ou produits spécifiques dans l’air, selon l’environnement d’usage.
Tests et mesures
Production de traceurs
Pour faciliter l’observation, la détection ou l’analyse de flux.
Cette technologie peut être utilisée pour pulvériser des traceurs liquides dans des essais en laboratoire, tests en environnement contrôlé ou études de comportement de fluides.
Environnement confiné
Contrôle d’ambiance confinée
Pour diffuser un aérosol fin dans une enceinte, une salle blanche ou un laboratoire.
Le système d’atomisation ultrasonique peut contribuer à réguler l’humidité, diffuser un produit actif, générer un aérosol de test ou maintenir une atmosphère contrôlée.
Procédé industriel
Séchage par pulvérisation et production de poudres
Pour atomiser une solution ou suspension avant une étape de séchage.
La pulvérisation ultrasonique peut être adaptée aux procédés de séchage par pulvérisation lorsque des solutions ou suspensions doivent être transformées en poudres ou granulés.
Un accompagnement technique à chaque étape de votre projet
Chaque projet de pulvérisation ultrasonique a ses propres contraintes : type de liquide, débit souhaité, taille des gouttelettes, environnement d’utilisation ou intégration dans un équipement existant.

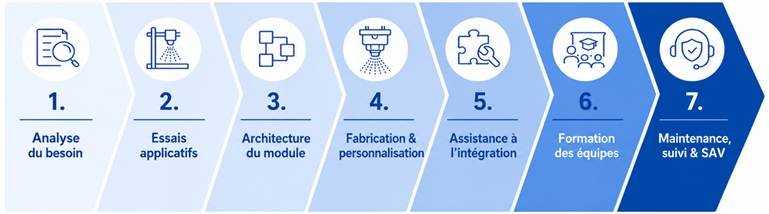

SinapTec vous accompagne à chaque étape :
Vous avez un projet de pulvérisation ultrasonique ?
Parlez-nous de votre application : nous vous aidons à identifier la configuration ultrasonique la plus adaptée à votre procédé.
FAQ – Buse de pulvérisation ultrasons
Quelle est la différence entre une buse de pulvérisation ultrasons et une buse pneumatique ?
Une buse pneumatique utilise de l’air comprimé pour fragmenter le liquide, tandis qu’une buse de pulvérisation ultrasons repose sur des vibrations ultrasonores. Elle ne nécessite donc pas d’apport d’air extérieur.
Comment choisir la fréquence d’une buse de pulvérisation ultrasons ?
Plus la fréquence ultrasonore est élevée, plus les gouttelettes produites sont fines. Le choix de la fréquence doit toutefois être adapté au liquide, au débit souhaité et aux contraintes du procédé.
Quelles applications sont compatibles avec la pulvérisation ultrasons ?
Elle peut être utilisée pour le revêtement, le dépôt en couche mince, l’inhalation, l’humidification, la DVA, la production de traceurs, le contrôle d’ambiance confinée ou le séchage par pulvérisation.
