Introduction
Dans les équipements de nettoyage par ultrasons, l’espace disponible pour intégrer le générateur peut être limité en raison de la conception de la machine, de sa fonction ou de son application. Cette contrainte impose de privilégier une solution compacte, tout en garantissant une stabilité de fonctionnement pour assurer la reproductibilité des cycles de nettoyage. Les générateurs ultrasoniques traditionnels, souvent encombrants, ne sont pas toujours adaptés à ces configurations.
Pour répondre à ces besoins, SinapTec a développé l’Imbed 200, un générateur ultrasonique compact conçu pour les équipements industriels nécessitant une puissance allant jusqu’à 400 Wpeak dans un espace réduit. Grâce à sa technologie embarquée NexTgen®, l’Imbed 200 offre une stabilité opérationnelle et une adaptation automatique aux variations des cycles de nettoyage, assurant ainsi une performance constante.
Un encombrement minimal pour une intégration facilitée
L’un des principaux avantages de l’Imbed 200 réside dans son format compact : 130 × 235 × 75 mm.
Cette taille réduite permet une intégration facile dans :
🔹Une armoire électrique,
🔹Un boîtier dédié,
🔹Une machine où l’espace est limité.
Cette compacité permet :
🔹De réduire l’encombrement global de la machine,
🔹D’optimiser l’architecture interne des équipements de nettoyage,

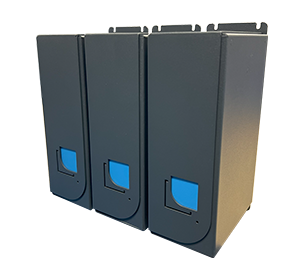

🔹De faciliter l’intégration dans des systèmes modulaires ou multi-bains, lorsque plusieurs générateurs doivent être intégrés dans un espace restreint.
Pour les fabricants d’équipements de nettoyage industriel par ultrasons, cette réduction de l’encombrement représente un avantage majeur, tant en phase de conception qu’en phase d’industrialisation.
Une flexibilité adaptée à des configurations variées de nettoyage par ultrasons
Malgré sa taille réduite, Imbed 200 offre une grande flexibilité d’utilisation pour répondre aux exigences du nettoyage industriel :
Le générateur permet :
🔹Plusieurs modes de fonctionnement ultrasonique,
🔹Le pilotage de 1 à 4 transducteurs ultrasoniques,
🔹Une adaptation à différentes tailles de cuves et géométries de nettoyage.
Les coûts d’intégration et d’investissement sont ainsi optimisés, ce qui est particulièrement apprécié dans les projets OEM ou les lignes de nettoyage automatisées.
Une intelligence embarquée au service de la stabilité du procédé
L’Imbed 200 intègre la technologie embarquée NexTgen®, développée et brevetée par SinapTec. Cette plateforme électronique avancée joue un rôle clé dans la maîtrise du procédé de nettoyage par ultrasons.
Grâce à cette intelligence embarquée, le générateur est capable de :
🔹S’adapter automatiquement aux variations de charge,
🔹Analyser l’impédance du transducteur,
🔹Programmer des paramètres de fonctionnement du générateur, notamment la fréquence et la puissance…, en fonction du procédé.
Dans les applications industrielles, où la constance des résultats est essentielle, cette capacité d’adaptation automatique permet de garantir une qualité de nettoyage homogène, même lorsque les conditions de fonctionnement évoluent (variation du niveau de liquide, vieillissement du transducteur, changements de charge).
Logiciels intégrés : connectivité, contrôle, traçabilité et diagnostic avec NexTgen®
Les fonctions intelligentes du générateur Imbed 200 s’appuient sur la plateforme logicielle du concept breveté NexTgen® développée par SinapTec, qui permet une exploitation avancée du générateur dans les applications de nettoyage par ultrasons.
Cette plateforme logicielle permet :
🔹D’optimiser les paramètres du cycle de nettoyage ultrason,
🔹D’assurer un contrôle précis du fonctionnement,
🔹De garantir la traçabilité des cycles, des défauts et des paramètres,
🔹De réaliser le diagnostic du transducteur et du générateur.
Ces fonctionnalités facilitent le suivi du procédé, la maintenance et l’exploitation des équipements de nettoyage industriel.
Deux niveaux de fonctionnalités logicielles
Afin de répondre à des besoins d’exploitation différents, l’Imbed 200 propose deux niveaux de fonctionnalités logicielles basés sur la plateforme NexTgen®.
Version Start (incluse)
La version Start permet :
- Le réglage de la puissance ultrasonique,
- La gestion de la durée de fonctionnement,
- Le choix jusqu’à 8 mode de pilotage (fréquence asservie, modulée, sweep, aléatoire, fonctionnement continu, pulsé…),
- Le diagnostique du transducteur
Cette version est particulièrement adaptée aux applications de nettoyage par ultrasons nécessitant une mise en œuvre simple et efficace.
Version Advanced (option)
La version Advanced apporte des fonctionnalités supplémentaires :
- Historique des cycles, des défauts et des paramètres,
- Visualisation graphique,
- Sauvegarde des données.
Ces fonctions facilitent le suivi du procédé, la maintenance, la traçabilité et l’exploitation des équipements de nettoyage industriel.
Découvrez la plateforme logicielle NexTgen® pour nos générateurs ultrasoniques.
Deux configurations techniques : Classic et Process
Afin de s’adapter aux différents niveaux d’automatisation des équipements de nettoyage industriel, Imbed 200 est disponible en deux configurations : Classic et Process.
Configuration Classic
La version Classic dispose :
🔹D’une entrée contact sec,
🔹D’une sortie relais défaut.
Elle convient parfaitement aux systèmes de nettoyage par ultrasons autonomes ou aux équipements nécessitant une interface de contrôle simple.
Configuration Process
La version Process intègre toutes les fonctionnalités de la version Classic et y ajoute :
🔹Une consigne et une mesure de puissance en 0–10 V,
🔹Une alimentation 10 V continue pour potentiomètre,
🔹Un switch de sélection du mode de fonctionnement,
🔹Une sortie relais configurable,
Cette configuration est idéale pour les lignes de nettoyage automatisées, où le générateur ultrasonique doit être pleinement intégré au système de contrôle du procédé.
Une solution communicante pour les équipements industriels
L’Imbed 200 est conçu pour s’intégrer facilement dans des environnements industriels modernes grâce à ses capacités de communication.
Le générateur dispose :
🔹D’une communication RS485 (en option),
🔹D’une compatibilité avec un logiciel PC,
🔹D’une capacité de pilotage autonome ou via automate.
Ces fonctions permettent une supervision centralisée, une configuration simplifiée et une maintenance facilitée des équipements de nettoyage par ultrasons industriel.
Une solution privilégiée pour les projets OEM
L’Imbed 200 est déjà largement utilisé dans des projets OEM de nettoyage par ultrasons. SinapTec accompagne de nombreux fabricants d’équipements industriels en leur fournissant des générateurs ultrasoniques compacts, fiables et parfaitement adaptés à une intégration embarquée.
Grâce à son expertise en électronique de puissance dédiées aux applications ultrasons, SinapTec propose :
🔹Des solutions OEM adaptées aux contraintes spécifiques des machines,
🔹Un accompagnement technique tout au long des projets industriels,
🔹Une disponibilité de nos technologies sur le long terme.
Conclusion
L’Imbed 200 est un générateur ultrasonique compact, conçu pour les applications de nettoyage par ultrasons industriel à espace limité. Grâce à sa flexibilité, à son intelligence embarquée et à ses capacités d’intégration, il répond aux exigences des équipements de nettoyage industriels.
Contactez nos équipes pour évaluer la pertinence de l’Imbed 200 pour votre machine et définir la configuration la plus adaptée.
