Modules de découpe par ultrasons : la solution de précision pour les industriels exigeants

Dans un environnement industriel de plus en plus exigeant, où qualité, productivité, polyvalence et propreté sont devenues des priorités, la technologie de découpe par ultrasons s’impose comme une solution incontournable.

Chez SinapTec, nous concevons et fournissons des modules ultrasons prêts à l’intégration, permettant de relever avec succès les défis de découpe les plus complexes : aliments collants ou délicats, textiles techniques, matériaux composites, non-tissés ou plastiques fins.

Grâce à notre expertise dans le domaine des ultrasons appliqués à l’industrie, nous offrons à nos clients une technologie fiable, propre, performante et adaptable, parfaitement compatible avec les contraintes des lignes de production modernes.

La découpe par ultrasons repose sur un principe simple mais extrêmement efficace : une lame ou un outil vibrant à très haute fréquence (entre 20 kHz et 40 kHz) est mis en mouvement grâce à un système piézoélectrique. Cette vibration rapide permet de trancher la matière par micro-friction, sans effort mécanique excessif et sans générer de chaleur excessive.

Contrairement aux procédés de coupe conventionnels, l’ultrason permet :

🔹Une réduction drastique des résidus collants (idéal pour les produits alimentaires ou les matériaux adhésifs)

🔹Une limitation des échauffements, évitant la détérioration de matériaux sensibles à la chaleur

🔹Une coupure nette et constante, même sur des matériaux souples, élastiques ou multicouches

🔹Une réduction des résidus grâce aux vibrations empêchant l’accumulation de matière sur la lame.

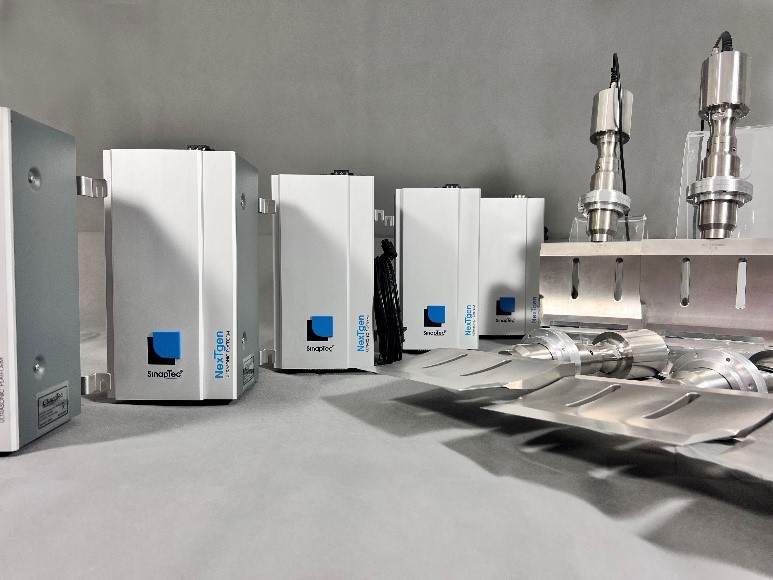

Nos modules sont conçus pour une intégration simple et rapide dans vos équipements, qu’il s’agisse de machines neuves ou de modernisation de lignes existantes. Chaque module comprend :

🔹Un générateur ultrason intelligent, avec commande numérique, gestion de fréquence automatique, sécurité intégrée et communication avec l’automate.

🔹Un convertisseur piézoélectrique robuste, garantissant un rendement élevé.

🔹Un booster mécanique adapté aux besoins d’amplitude.

🔹Une lame ou sonotrode personnalisée, selon le type de produit et la matière à découper.

🔹Des interfaces de contrôle compatibles avec les principaux protocoles industriels (I/O, Modbus RTU, Modbus TCP).

Nos modules sont conçus pour fonctionner en continu, avec des exigences élevées en termes de cadence, de robustesse et de régularité. Leur compacité, leur facilité de montage et leur fiabilité font de nos solutions un choix idéal pour les constructeurs de machines et les intégrateurs.

Le secteur agroalimentaire est l’un des premiers bénéficiaires de la technologie de découpe par ultrason. Les vibrations de la lame évitent que les produits collants ou fragiles (gâteaux, fromages, charcuterie, plats préparés, produits surgelés, etc.) ne s’accrochent à la lame ou ne se déforment.

Cette technologie est idéale pour répondre aux exigences élevées du secteur en matière d’hygiène et d’automatisation des lignes de production.

Avantages spécifiques de la découpe ultrason dans l’agroalimentaire :

🔹Coupe nette et régulière, sans écrasement ni perte de forme.

🔹Réduction des pertes matières : meilleure maîtrise du rendement

🔹Séparation propre des portions (moins de transfert de matières grasses ou crémeuses).

🔹Hygiène renforcée : la lame reste propre plus longtemps, limitant les arrêts pour nettoyage.

🔹Adaptée aux environnements froids ou automatisés.

Nous accompagnons aussi bien les constructeurs de lignes de découpe automatiques que les industriels recherchant une solution modulaire pour améliorer une chaîne existante.

Dans le domaine des textiles techniques, la découpe par ultrasons permet non seulement une coupure nette, mais également une soudure simultanée des bords. Cela évite l’effilochage et renforce la tenue mécanique des pièces.

Applications typiques de la découpe ultrasonique dans le textile :

🔹Géotextiles pour le bâtiment, les travaux publics ou l’environnement

→ Le géotextile, souvent sujet à l’effilochage lors de découpes mécaniques, bénéficie avec la découpe par ultrasons d’une coupe nette avec bords scellés, sans besoin de thermocollage ni de couture. Cela garantit une meilleure tenue dans le temps.

🔹Filtres industriels (air, liquide, particules)

→ La technologie ultrasonique permet d’éviter l’envol des fibres et d’obtenir des bords soudés.

🔹Non-tissés pour l’hygiène ou le médical (masques, compresses, protections)

 → La découpe par ultrasons permet de découper ces matériaux tout en soudant les bords, remplaçant ainsi efficacement les lames mécaniques classiques. Elle est particulièrement adaptée, par exemple, à la découpe des contours de masques.

🔹Membranes et textiles composites (techniques, multicouches)

→ Pour ces matériaux sensibles, la découpe ultrasonique évite l’effilochage, les déformations ou les brûlures, tout en assurant une soudure uniforme des bords.

🔹Textiles pour l’automobile ou les équipements de protection

→ Dans ces secteurs exigeants, les ultrasons garantissent une coupe précise, des finitions propres, et une préservation des propriétés techniques. Idéal pour les intérieurs automobiles et les vêtements de sécurité.

L’ultrason permet ici de supprimer des étapes post-découpe (couture, thermocollage, recoupe…), ce qui se traduit par un gain de temps, une réduction des coûts et une meilleure finition produit.

Nos modules peuvent également être utilisés dans de nombreuses autres applications industrielles nécessitant une découpe précise et contrôlée :

🔹Films plastiques minces

→ Matériaux fragiles utilisés dans l’emballage ou l’électronique. La découpe ultrasonique évite les bords fondus ou collés, et garantit une coupure nette sans bavures.

🔹Mousse PU/PE

→ Souvent employées dans l’isolation, l’ameublement ou l’automobile, ces mousses peuvent se déchirer ou se comprimer sous une découpe mécanique. L’ultrason permet une coupe fine sans écrasement.

🔹Caoutchoucs souples

→ Utilisés pour l’étanchéité ou l’amortissement, ils sont souvent difficiles à couper proprement. Les ultrasons assurent une découpe lisse et sans résidus, même sur des formes complexes.

🔹Multicouches thermoplastiques

→ Combinent plusieurs fonctions (barrière, protection, adhérence) dans l’emballage ou le médical. L’ultrason évite le délaminage et les échauffements localisés, assurant une intégrité parfaite des couches.

🔹Stratifiés pour le packaging ou l’électronique

→ Ces matériaux à haute valeur ajoutée nécessitent une précision constante. La découpe ultrasonique garantit une qualité répétable, sans déformation ni décollement.

L’ultrason se distingue notamment dans le cas de matériaux multicouches ou composites, où une coupe classique pourrait créer des délaminations, des échauffements ou des déformations.

Nos solutions sont conçues pour s’adapter à votre environnement industriel. Que vous développiez une machine sur mesure ou que vous cherchiez à moderniser une ligne existante, nous vous proposons :

🔹Des formats modulaires : fixation simple, compatibilité avec différents types de mouvements (linéaire, rotatif, oscillant…)

🔹Des options de pilotage automatique : intégration via API, contrôle dynamique de la fréquence et de la puissance

🔹Des lames de formats différentes de la découpe alimentaire à la découpe en continue pour le textile technique.

Nous ne nous contentons pas de fournir du matériel : nous vous accompagnons à chaque étape du projet :

🔹Analyse de votre besoin (type de matière, forme de coupe, cadence, environnement)

🔹Essais applicatifs dans notre laboratoire ou sur site

🔹Définition de l’architecture du module adapté à votre process

🔹Fabrication et personnalisation des composants (sonotrode, booster…)

🔹Assistance à l’intégration mécanique et électrique

🔹Formation de vos équipes

🔹Maintenance, suivi et SAV réactif

Notre objectif : vous aider à réussir l’intégration et à atteindre rapidement vos objectifs industriels.

Chez SinapTec, nous maîtrisons l’ensemble de la chaîne de valeur, de la conception à la fabrication, en passant par le développement électronique, mécanique et acoustique. Tous les composants critiques de nos modules – générateurs, convertisseurs, boosters, sonotrodes – sont conçus en interne, dans nos bureaux d’études situés en France, garantissant une cohérence technologique totale et une exigence de qualité élevée à chaque étape.

Notre bureau d’études multidisciplinaire travaille en étroite collaboration avec nos équipes de production et nos partenaires pour proposer des solutions robustes, personnalisables et parfaitement adaptées aux contraintes industrielles de nos clients. Cette maîtrise de bout en bout nous permet également de réagir rapidement aux demandes spécifiques, de proposer des solutions sur mesure, et d’assurer un suivi rigoureux dans le temps.

Nos modules sont conçus et fabriqués avec un contrôle qualité rigoureux et une logique d’innovation permanente. Nous collaborons avec de nombreux partenaires industriels, constructeurs de machines, centres techniques et intégrateurs en France, en Europe et à l’international. Ce rayonnement international est le fruit d’un engagement constant en matière d’innovation, de qualité et de proximité avec nos clients.

Nos clients nous choisissent pour :

🔹Notre savoir-faire spécifique en ultrason industriel

🔹La performance constante de nos solutions dans le temps

🔹Notre réactivité technique et notre support personnalisé

🔹La capacité à concevoir des solutions sur mesure

En choisissant nos modules de découpe par ultrasons, vous investissez dans :

🔹Une technologie propre et fiable

🔹Une qualité de coupe supérieure

🔹Une meilleure rentabilité globale

🔹Une réduction des coûts de maintenance

🔹Une valeur ajoutée produit différenciante

Que vous soyez dans l’agroalimentaire, le textile technique, l’emballage, l’automobile ou le médical, l’ultrason peut transformer votre process de découpe.

Vous avez un projet, une problématique de découpe ou vous souhaitez tester nos solutions dans vos conditions réelles ?

Contactez-nous dès aujourd’hui pour bénéficier de l’expertise de nos équipes techniques et d’un accompagnement sur mesure.

Ensemble, concevons la solution ultrason qui fera la différence dans votre production.
